Beschreibung

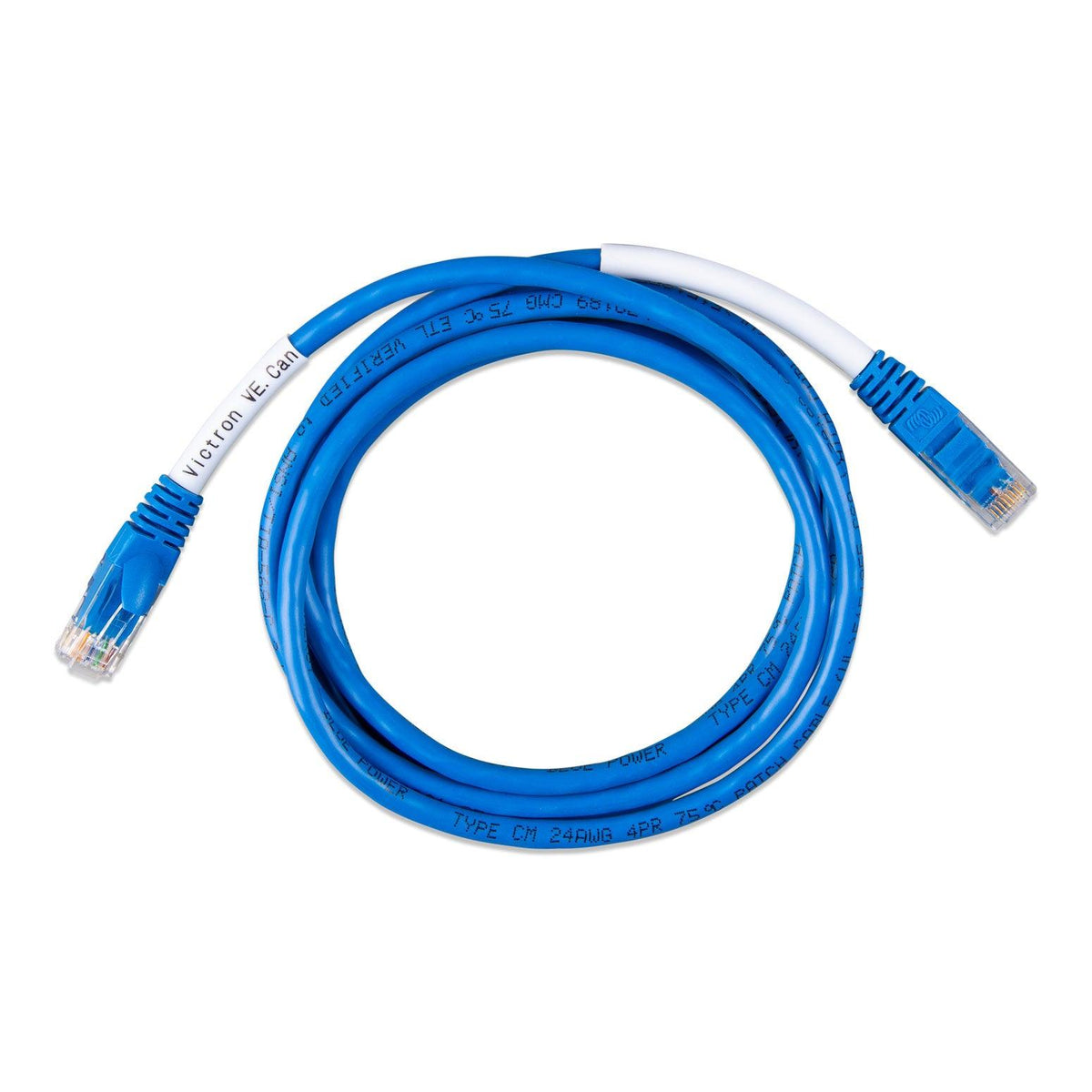

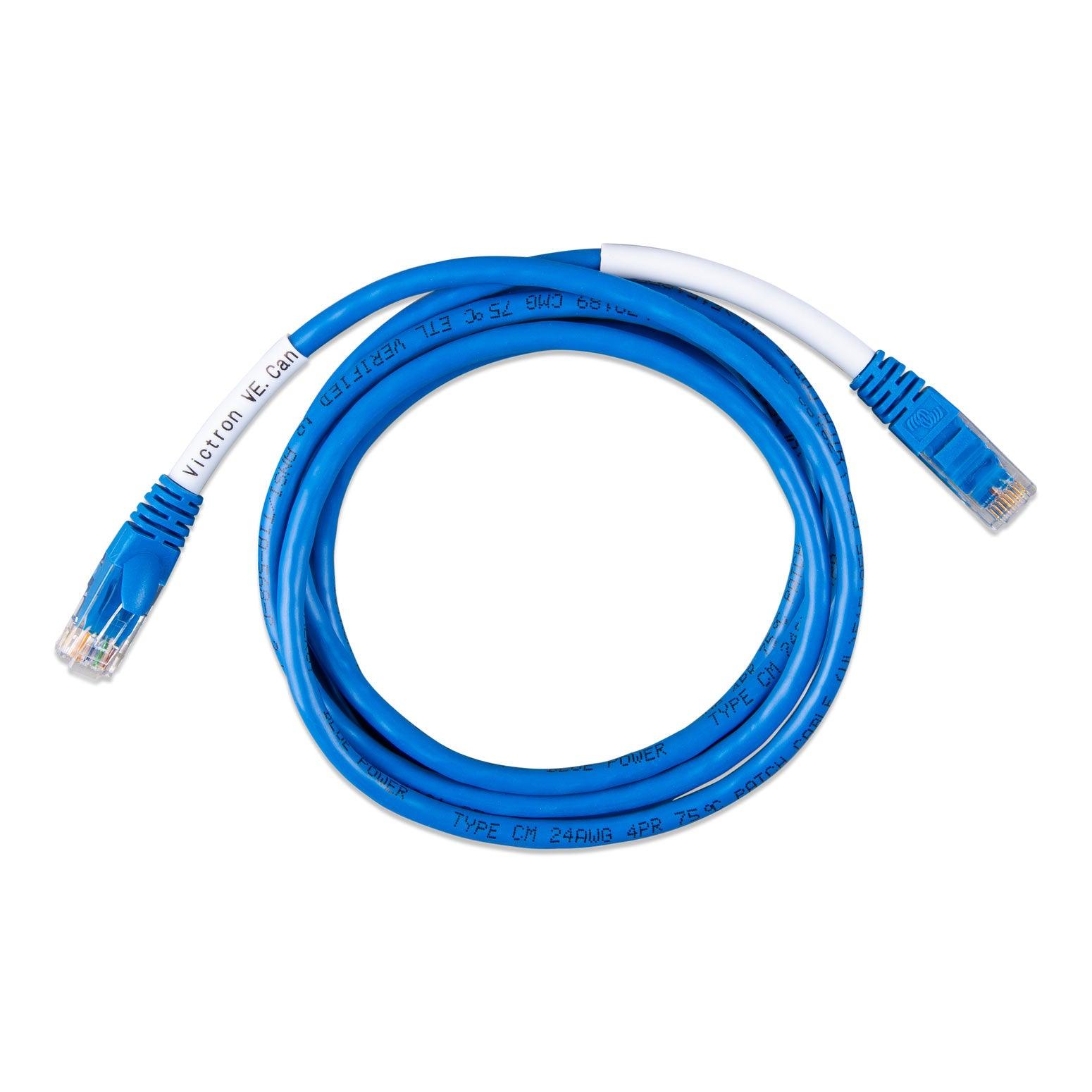

xRJ47-Ethernet-Kabel für die BMS-Kommunikation zwischen Wechselrichter und Pylontech-Batterien
Das BMS-Kabel wurde speziell für die Herstellung der Kommunikation zwischen den Pylontech-Batterien und den Victron-Wechselrichtern, einschließlich Multiplus und Quattro, entwickelt.
Die Pinbelegung entspricht dem Chipsatz des CAN-Anschlusses an den Lithium-Batterien.
Es wurde mit folgenden Akkus getestet: US2000, US2000C, US3000, US3000C und US5000.
Die Länge beträgt 1,8 m
ASS030710018 – VE.Can-zu-CAN-Bus-BMS-Kabel Typ A, 1,8 m
-
BYD B-Box
-
Pylontech US2000C/US3000C/Force-L
Installation

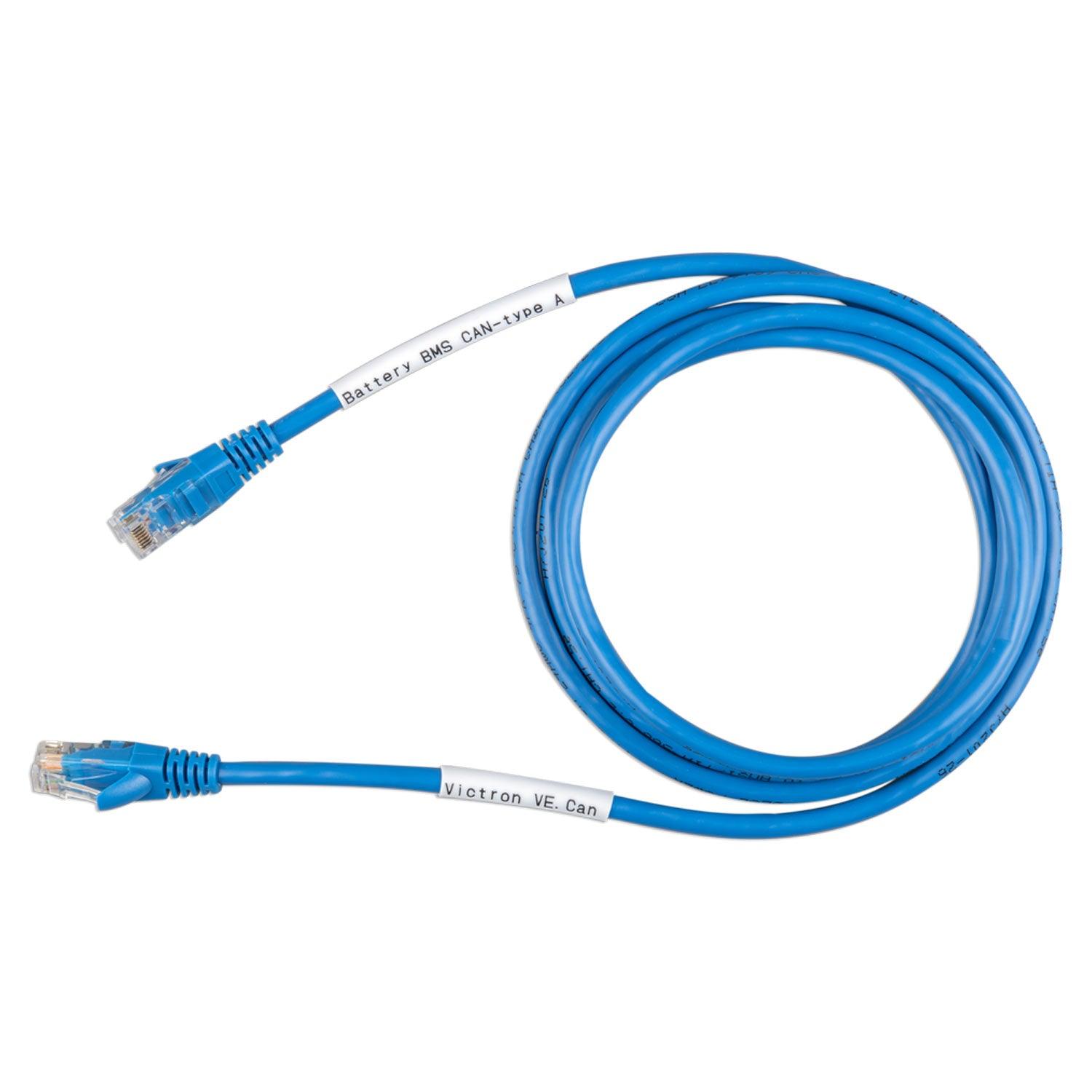

Die mit „CAN-Bus BMS“ beschriftete Seite wird an die Batterie angeschlossen. Die andere Seite mit der Beschriftung „VE.Can“ muss entweder an den VE.Can-Anschluss des GX-Geräts oder an den BMS-Can-Anschluss angeschlossen werden.
Beide Anschlusstypen (VE.Can und BMS-Can) an einem GX-Gerät können für die Verwendung mit einer über den CAN-Bus angeschlossenen BMS-Batterie eines Drittanbieters konfiguriert werden.
Informationen zur Konfiguration finden Sie im Handbuch der von Ihnen verwendeten Akkumarke.
3. Pinbelegung
In manchen Fällen kann es erforderlich sein, das Kabel vor Ort selbst herzustellen. Nachstehend finden Sie die Pinbelegungen. Testen Sie das Kabel nach dem Crimpen unbedingt sehr sorgfältig. Selbstgefertigte Kabel sind sehr oft die Ursache für Probleme, die nur schwer zu diagnostizieren sind.
3.1 Typ A
| Funktion | Victron VE.Can-Seite | Batterieseite |
|---|---|---|
| GND | Pin 3 | Pin 6 |
| CAN-L | Pin 8 | Pin 5 |
| CAN-H | Pin 7 | Pin 4 |
3.2 Typ B
| Funktion | Victron VE.Can-Seite | Batterieseite |
|---|---|---|
| GND | Pin 3 | Pin 2 |
| CAN-L | Pin 8 | Pin 5 |
| CAN-H | Pin 7 | Pin 4 |
