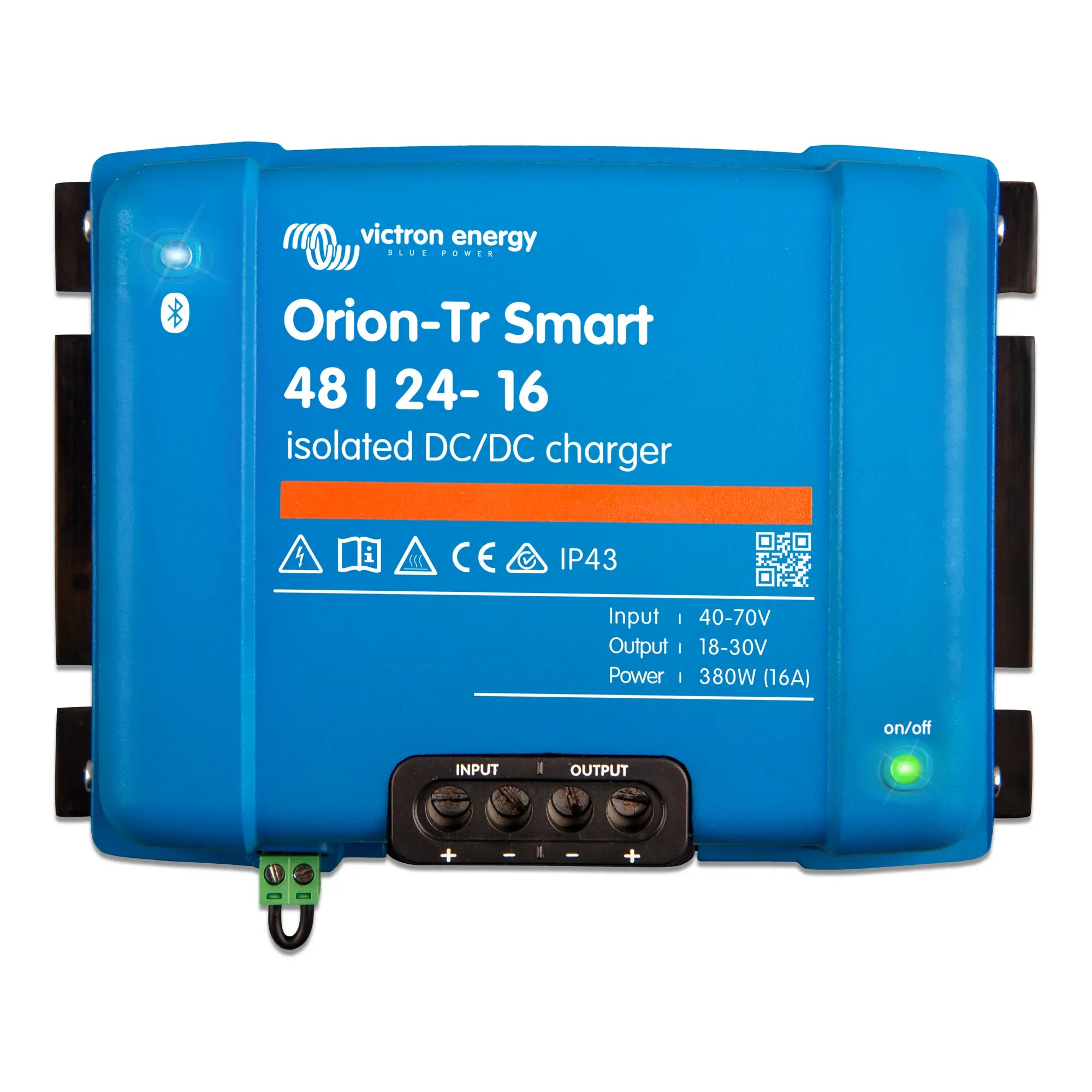

xVictron Orion-Tr Smart 48/24-16A (380W) Isoliertes DC-DC-Ladegerät
Der Orion-Tr Smart 48/24-16A ist ein galvanisch isolierter DC-DC-Wandler und Batterieladegerät, das für professionelle Zweitbatterie- und Fahrzeugsysteme entwickelt wurde. Er wandelt eine 48-V-Versorgung auf eine geregelte 24-V-Ausgangsspannung mit bis zu 16 A (380 W) herunter, mit integrierter Bluetooth-basierter Konfiguration und Überwachung. Geeignet für Marine-, netzunabhängige Fahrzeug- und Industrieanwendungen, bei denen eine elektrische Trennung zwischen den Stromkreisen erforderlich ist.
Hauptmerkmale
- Galvanische Trennung zwischen Eingang und Ausgang eliminiert Masseschleifenprobleme und schützt empfindliche Elektronik im Ausgangskreis.
- Integriertes Bluetooth Smart: Ladeprofile konfigurieren, Status überwachen und Einstellungen über die VictronConnect-App auf iOS oder Android anpassen.
- Adaptives 3-Stufen-Laden (Bulk, Absorption, Float) mit wählbaren Batterie-Voreinstellungen, einschließlich Lithium, AGM und Gel.
- Der Eingangsspannungsbereich von 38 V bis 60 V DC berücksichtigt unterschiedliche 48-V-Batteriezustände, ohne vorzeitig abzuschalten.
- Die Ausgangsspannung ist einstellbar, um eine Feinabstimmung an die Anforderungen der angeschlossenen 24-V-Batteriebank zu ermöglichen.
- Motorstarterkennung: Das Gerät kann so konfiguriert werden, dass es nur dann aktiviert wird, wenn die Lichtmaschine lädt, um die Starterbatterie zu schützen.
- Kompaktes, vollständig gekapseltes Gehäuse, ausgelegt für raue Umgebungen, einschließlich Feuchtigkeit und Vibrationen.
Produktübersicht
Der Orion-Tr Smart funktioniert als echtes Batterie-zu-Batterie-Ladegerät, nicht nur als Spannungsreduzierer. Er wendet einen geeigneten Mehrstufen-Ladealgorithmus auf die Ausgangsbatterie an, was in Systemen wichtig ist, in denen die Sekundärbatterie vollständig geladen werden muss und nicht nur im Erhaltungsladezustand sein soll. Dies ist besonders relevant für Lithiumbatterien, die eine präzise Ladeabschaltung erfordern, die ein einfacher DC-DC-Wandler nicht bieten kann.
Galvanische Trennung ist in vielen Marine- und Fahrzeuginstallationen eine praktische Anforderung. Ohne sie kann das direkte Verbinden zweier Batteriebänke Masseschleifen erzeugen, die Korrosion, Interferenzen oder Fehlerströme verursachen. Die transformatorbasierte Trennung des Orion-Tr Smart eliminiert dieses Risiko. Das Gerät unterstützt auch den Parallelbetrieb: Zwei oder mehr Einheiten können parallel geschaltet werden, um den Ausgangsstrom zu erhöhen, wenn eine höhere Ladeleistung benötigt wird.
Dank der Bluetooth-Konfiguration über VictronConnect sind kein separates Programmierkabel und keine zusätzliche Schnittstelle erforderlich. Installateure können das Ladeprofil einstellen, Spannungsschwellen anpassen und historische Daten direkt von einem Telefon oder Tablet überprüfen. Das Gerät lässt sich auch über einen VE.Direct-Anschluss in das Victron-Ökosystem integrieren, was die Überwachung über ein GX-Gerät oder das VRM-Portal ermöglicht.
Technische Daten
| Parameter | Wert |
| SKU | ORI482438120 |
| Eingangsspannung (nominal) | 48 V DC |
| Ausgangsspannung (nominal) | 24 V DC |
| Ausgangsstrom | 16A |
| Ausgangsleistung | 380W |
| Galvanische Isolation | Ja |
| Bluetooth | Integriert (VictronConnect) |
| Kommunikationsanschluss | VE.Direct |
| Gewicht | 1,8 kg |
| GTIN | 8719076065593 |
Anwendungen
- Laden einer 24-V-Servicebatteriebank von einer 48-V-Antriebs- oder Hausbatterie in Elektrofahrzeugen und Wohnmobilen.
- Marine-Zweitbatteriesysteme, bei denen galvanische Trennung zur Vermeidung von Korrosion und Erdschlüssen erforderlich ist.
- Netzunabhängige Hütten und mobile Installationen mit einem 48-V-Primärsystem, das eine geregelte 24-V-Versorgung für sekundäre Verbraucher oder Batterien benötigt.
- Industriefahrzeuge und -geräte mit gemischten 48-V- und 24-V-Elektroarchitekturen.
- Telekommunikations- und Fernüberwachungsinstallationen, die eine isolierte, geregelte Gleichstromwandlung erfordern.
Lieferumfang
- 1x Victron Orion-Tr Smart 48/24-16A (380W) Isoliertes DC-DC-Ladegerät
Installationshinweise
Die Installation sollte von einem qualifizierten Elektriker oder erfahrenen Systemintegrator durchgeführt werden, der mit Gleichstromsystemen vertraut ist. Stellen Sie sicher, dass die Eingangs- und Ausgangsverdrahtung für den betreffenden Strom und die Spannung korrekt dimensioniert ist. Das Gerät muss an einem gut belüfteten Ort montiert und bei mobilen Anwendungen gegen Vibrationen gesichert werden. Für Marineinstallationen sind die NMEA- und Flaggenstaats-Verkabelungsstandards zu beachten. Die Verkabelung der Motorstarterkennung sollte vor der Inbetriebnahme überprüft werden, um unbeabsichtigte Batterieentladungen zu vermeiden.
