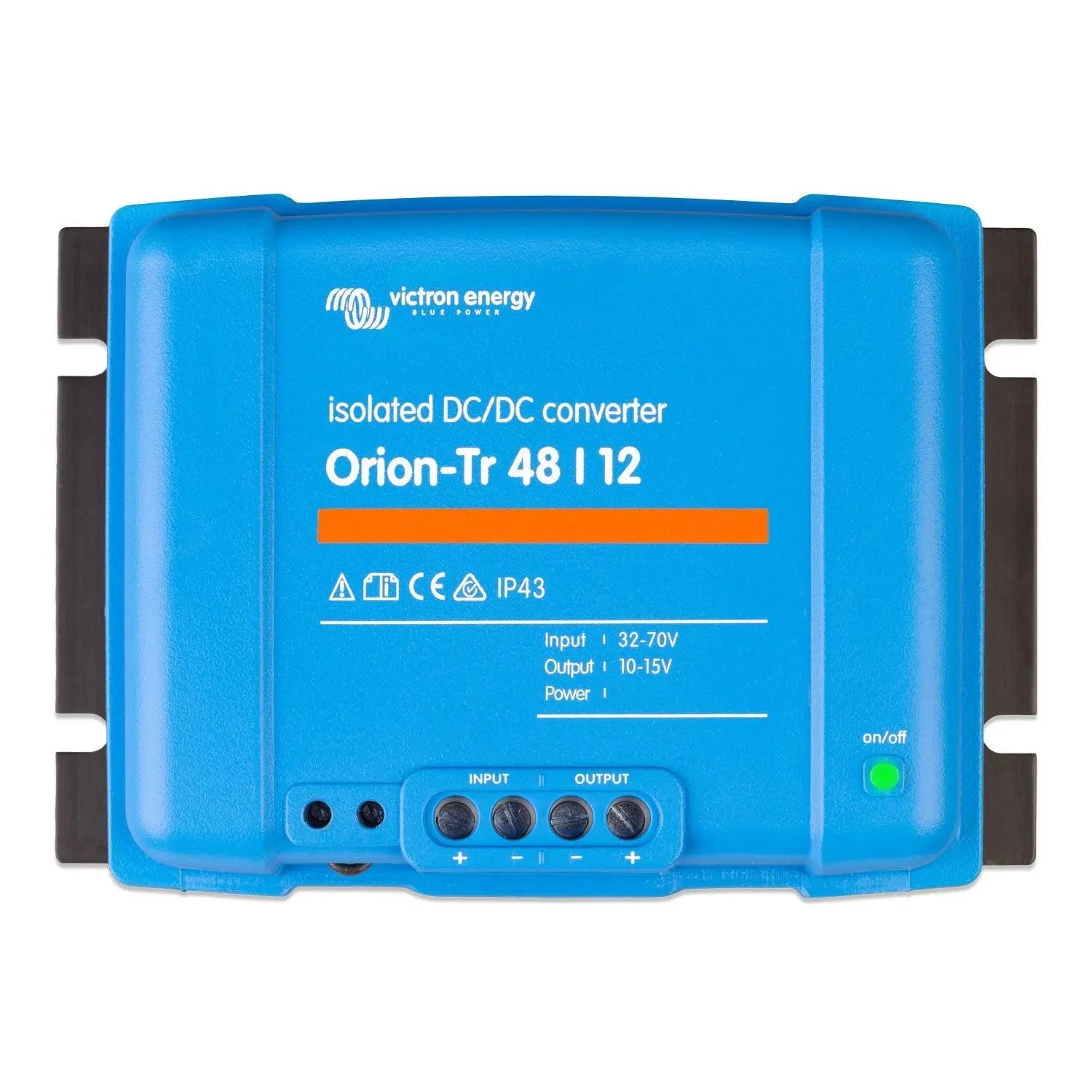

xVictron Orion-Tr 48/12-30A (360W) Isolierter DC-DC-Wandler — ORI481240110
Der Victron Orion-Tr 48/12-30A ist ein galvanisch isolierter DC-DC-Wandler, der eine 48 V DC-Eingangsspannung auf eine geregelte 12 V DC-Ausgangsspannung mit bis zu 30 A (360 W) herunterregelt. Er ist für professionelle Installationen konzipiert, bei denen eine elektrische Trennung zwischen zwei DC-Systemen erforderlich ist, wie z. B. in Fahrzeugen, Schiffen, Off-Grid-Systemen und Industrieanlagen.
Hauptmerkmale
- Galvanische Trennung zwischen Ein- und Ausgang: vermeidet Erdschleifenprobleme und schützt empfindliche Elektronik.
- Umwandlung von 48 V Eingangsspannung auf 12 V Ausgangsspannung bei 30 A Dauerstrom, liefert bis zu 360 W geregelte DC-Leistung.
- Breiter Eingangsspannungsbereich, typisch für die Orion-Tr-Serie, der reale Batteriespannungsschwankungen in 48V-Systemen berücksichtigt.
- Kompaktes, geschlossenes Aluminiumgehäuse, geeignet für die feste Installation auf engem Raum.
- Ausgangsspannung einstellbar, ermöglicht eine Feinabstimmung auf spezifische Last- oder Ladeanforderungen.
- Kann parallel mit zusätzlichen Orion-Tr-Einheiten verwendet werden, um die Ausgangsstromkapazität zu erhöhen.
- Kompatibel mit Victron-Systemarchitekturen, einschließlich solcher mit 48-V-Lithium- oder Blei-Säure-Batteriebänken.
Produktübersicht
Die isolierte Orion-Tr-Serie unterscheidet sich von Standard-DC-DC-Wandlern durch die vollständige galvanische Trennung zwischen den Eingangs- und Ausgangsstromkreisen. Dies ist in der Praxis wichtig, wenn zwei Batteriesysteme verbunden werden, die eine gemeinsame Chassis-Masse haben, oder wenn 12V-Verbraucher von einer 48V-Bank in einer Installation mit gemischter Spannung versorgt werden. Ohne Isolation können Erdschleifen Rauschen, Messfehler oder Korrosion in empfindlichen Systemen verursachen. Der Orion-Tr eliminiert dieses Risiko vollständig.
Mit 360 W Dauerausgangsleistung eignet sich dieses Gerät hervorragend zur Versorgung von 12V-Hilfsverbrauchern, zum Laden einer sekundären 12V-Batterie von einer 48V-Hausbank oder zur Versorgung von 12V-Steuerkreisen in größeren Off-Grid- oder Bootsinstallationen. Dank der einstellbaren Ausgangsspannung lässt sich eine präzise Ladespannung für eine 12V-Blei-Säure- oder Lithiumbatterie einstellen statt einer festen Versorgungsspannung. Die Installation ist mit klar gekennzeichneten Schraubklemmen und einer kompakten Bauweise unkompliziert, obwohl das Gerät 1,8 kg wiegt und sicher auf einer ebenen Fläche mit ausreichender Belüftung montiert werden sollte.
Mehrere Orion-Tr-Einheiten können parallel geschaltet werden, um den Ausgangsstrom über 30 A hinaus zu skalieren, wenn höhere Lasten dies erfordern. Dies macht die Plattform flexibel für größere Aufbauten, ohne dass ein völlig anderes Produkt erforderlich ist.
Technische Daten
| Parameter | Wert |
| SKU | ORI481240110 |
| Eingangsspannung (nominal) | 48 V DC |
| Ausgangsspannung (nominal) | 12 V DC (einstellbar) |
| Ausgangsstrom (max) | 30A |
| Ausgangsleistung (max) | 360W |
| Isolation | Galvanisch (isoliert) |
| Gewicht | 1,8 kg |
| GTIN | 8719076038870 |
Anwendungen
- Versorgung von 12V-Hilfsverbrauchern aus einer 48V Off-Grid-Batteriebank.
- Laden einer 12V-Servicebatterie aus einer 48V-Hausbank in Boots- oder Wohnmobilanwendungen.
- Bereitstellung isolierter 12V-Steuerkreise in industriellen oder Telekommunikations-Gleichstromversorgungssystemen.
- Umbauten von Fahrzeugen mit gemischter Spannung, bei denen 48V-Antriebs- und 12V-Nebensysteme elektrisch isoliert bleiben müssen.
- Notstromversorgungssysteme, die eine geregelte 12V-Schiene benötigen, die von einer 48V-USV oder einem Batteriesystem abgeleitet wird.
Lieferumfang
- 1 x Victron Orion-Tr 48/12-30A (360W) Isolierter DC-DC-Wandler
Installationshinweise
Dieses Gerät sollte von einem qualifizierten Elektriker oder erfahrenen Systemintegrator installiert werden, der mit Gleichstromversorgungssystemen vertraut ist. Stellen Sie sicher, dass die Eingangsverdrahtung an der Quelle ordnungsgemäß abgesichert ist und dass die Montagefläche eine ausreichende Luftzirkulation um das Gerät ermöglicht. Die Einstellung der Ausgangsspannung sollte vor dem Anschließen von Lasten erfolgen. Bei Installationen, die Teil eines größeren Batterie- oder Solarsystems sind, überprüfen Sie die Kompatibilität mit allen angeschlossenen Geräten vor der Inbetriebnahme.
