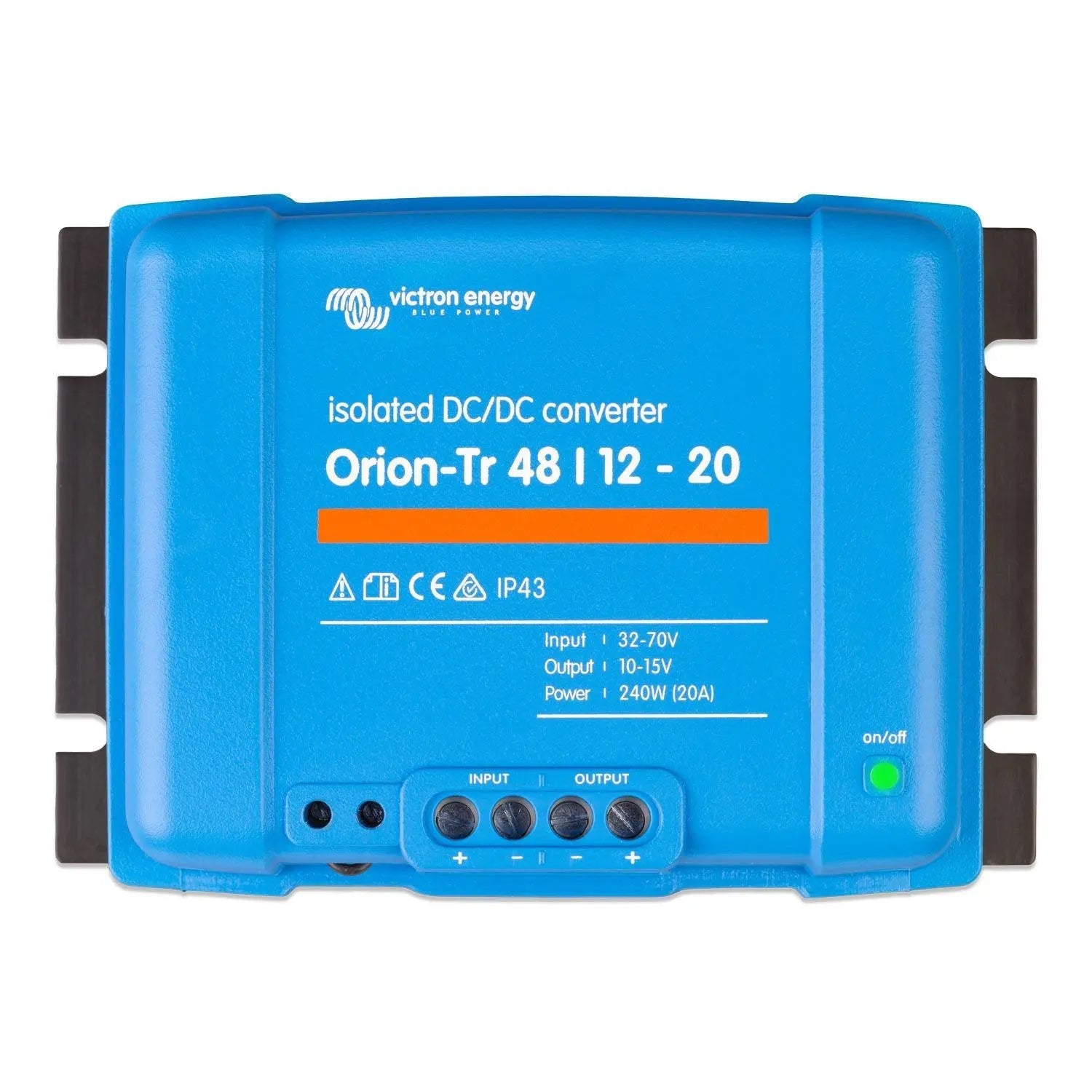

xVictron Orion-Tr 48/12-20A (240W) Isolierter DC-DC-Wandler — ORI481224110
Der Victron Orion-Tr 48/12-20A ist ein galvanisch isolierter DC-DC-Wandler, der einen 48V-DC-Eingang auf einen geregelten 12V-DC-Ausgang mit bis zu 20A (240W) herunterregelt. Er ist für professionelle Installationen konzipiert, bei denen eine elektrische Isolation zwischen zwei DC-Systemen erforderlich ist, z. B. zur Versorgung von 12V-Hilfsverbrauchern aus einer 48V-Batteriebank oder einem Fahrzeugsystem.
Hauptmerkmale
- Galvanische Isolation zwischen Eingang und Ausgang eliminiert Masseschleifenprobleme und schützt empfindliche Geräte vor Spannungsspitzen im Quellstromkreis.
- 48V-Eingang zu 12V-Ausgangsumwandlung bei 20A Dauerleistung, liefert bis zu 240W geregelte Gleichstromleistung.
- Breiter Eingangsspannungsbereich berücksichtigt reale Batteriespannungsschwankungen in 48V-Systemen.
- Kompaktes, geschlossenes Gehäuse, geeignet für feste Installationen in Fahrzeugen, Schiffen und Off-Grid-Gehäusen.
- Die Ausgangsspannung ist einstellbar, was eine Feinabstimmung an spezifische Last- oder Ladeanforderungen ermöglicht.
- Hoher Wirkungsgrad reduziert die Wärmeentwicklung und minimiert den Leistungsverlust in der Wandlungsstufe.
- Die Victron Orion-Tr-Reihe wird häufig in Marine-, Automobil- und Off-Grid-Anwendungen eingesetzt, wo Dual-Voltage-DC-Architekturen üblich sind.
Produktübersicht
Die isolierten Orion-Tr DC-DC-Wandler unterscheiden sich von nicht-isolierten Einheiten dadurch, dass die Eingangs- und Ausgangsstromkreise keine gemeinsame Masse haben. Dies ist in der Praxis wichtig, wenn ein 12V-Hilfssystem in ein 48V-Hauptsystem integriert wird, insbesondere in Schiffen oder Fahrzeugen, wo Chassis-Massen, Erdungsanforderungen und empfindliche Elektronik ein echtes Risiko für Masseschleifen darstellen. Die galvanische Trennbarriere verhindert, dass Fehlerströme zwischen den beiden Stromkreisen fließen, und ermöglicht es, jede Seite unabhängig zu referenzieren.
Mit 240W Ausgangsleistung ist dieses Gerät in der Lage, 12V-Beleuchtungskreise, Steuerungselektronik, Kommunikationsgeräte, Wasserpumpen und ähnliche Hilfsverbraucher direkt von einer 48V-Batteriebank zu versorgen. Die Ausgangsspannung kann von ihrem nominalen 12V-Wert angepasst werden, was nützlich ist, wenn der Wandler zum Nachladen einer 12V-Batterie und nicht nur zur Versorgung einer festen Last verwendet wird. Das Gerät benötigt keinen Fern-Ein-/Aus-Anschluss, um zu funktionieren, obwohl die Orion-Tr-Reihe diese Funktion unterstützt, wo eine Verdrahtung praktikabel ist.
Mit einem Gewicht von 1,3 kg lässt sich das Gerät einfach in einer Platte, einem Gehäuse oder unter einem Armaturenbrett montieren. Es besitzt die standardmäßige Victron-Bauqualität und wird durch deren globales Support-Netzwerk unterstützt, was es zu einer praktischen Wahl für Installateure macht, die eine zuverlässige, isolierte Spannungsumwandlungslösung benötigen, ohne die Installation zu überdimensionieren.
Technische Spezifikationen
| Parameter | Wert |
| SKU | ORI481224110 |
| Eingangsspannung (nominal) | 48V DC |
| Ausgangsspannung (nominal) | 12V DC |
| Ausgangsstrom (maximal) | 20A |
| Ausgangsleistung (maximal) | 240W |
| Isolation | Galvanisch (isoliert) |
| Gewicht | 1.3 kg |
| GTIN | 8719076035282 |
Anwendungen
- Versorgung von 12V-Hilfsverbrauchern (Beleuchtung, Pumpen, Steuerungssysteme) aus einer 48V-Off-Grid-Batteriebank.
- Marineinstallationen, die galvanische Isolation erfordern, um Korrosion zu verhindern und die Bordelektronik zu schützen.
- Elektrofahrzeuge oder umgebaute Fahrzeuge mit einem 48V-Hauptbus und 12V-Zubehörkreisen.
- Telekommunikations- und Industriegehäuse, in denen isolierte DC-Stromschienen für Steuergeräte benötigt werden.
- Notstromsysteme, die ein 48V-Batteriesystem mit älteren 12V-Verbrauchern oder -Instrumenten kombinieren.
Lieferumfang
- 1 x Victron Orion-Tr 48/12-20A (240W) Isolierter DC-DC-Wandler
Installationshinweise
Dieser Wandler sollte von einem qualifizierten Elektriker oder erfahrenen Systemintegrator installiert werden, der mit Gleichstromsystemen vertraut ist. Stellen Sie eine korrekte Absicherung auf der Eingangs- und Ausgangsseite gemäß den verwendeten Kabelquerschnitten sicher. Bei Marineinstallationen sind die NMEA- oder Flaggenstaat-Verdrahtungsstandards entsprechend zu beachten. Die 48V-Eingangsseite ist bei der gesamten Installationsplanung als gefährliche Spannung zu behandeln. Stellen Sie sicher, dass die Ausgangsspannungsregelung, falls verwendet, eingestellt ist, bevor Sie empfindliche Lasten anschließen.
