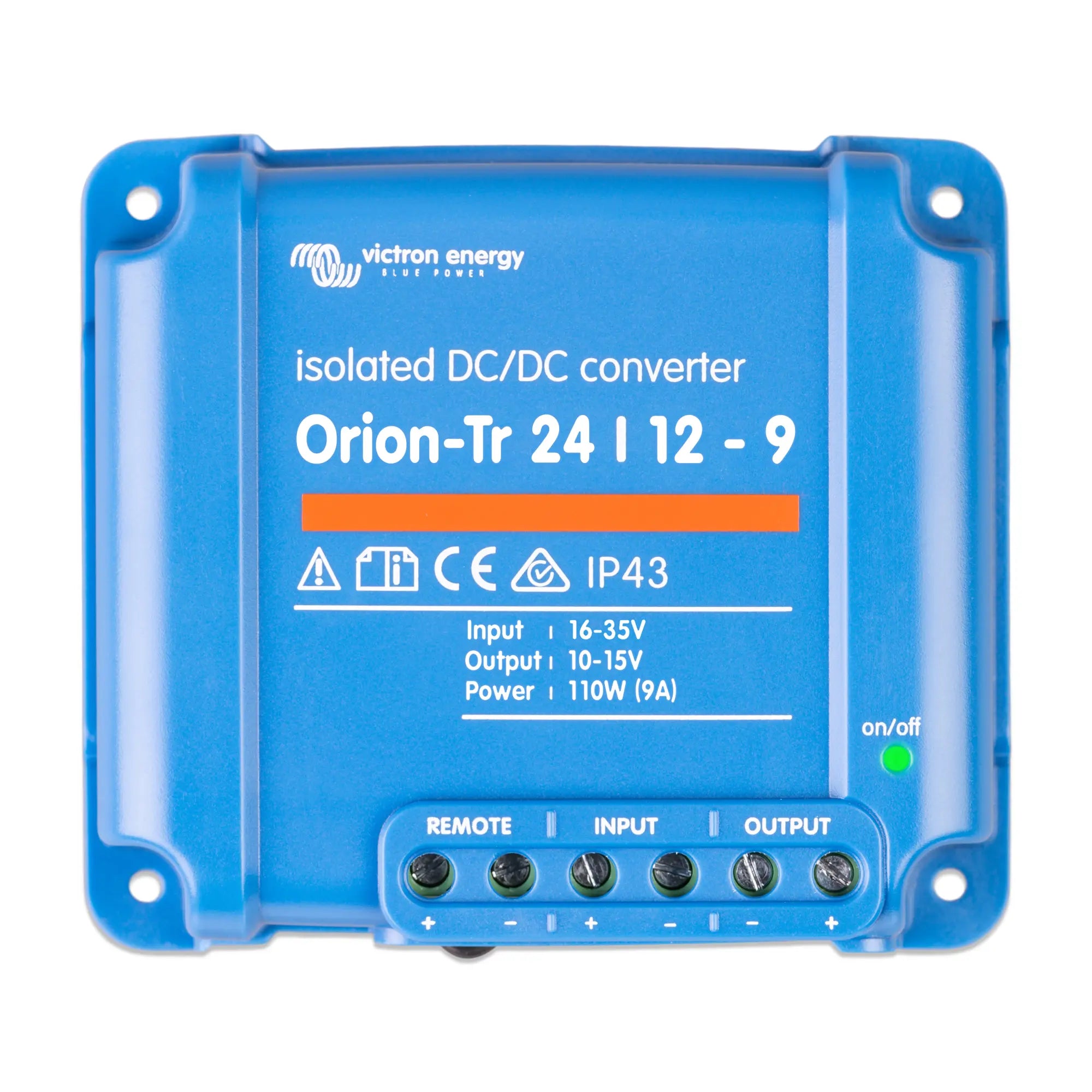

Victron Orion-Tr 24/12-9A (110W) Isolierter DC-DC-Wandler

Der Victron Orion-Tr 24/12-9A ist ein galvanisch isolierter DC-DC-Wandler, der eine Eingangsspannung von 24 V DC auf eine Ausgangsspannung von 12 V DC mit bis zu 9 A Dauerstrom herunterregelt. Er ist für den professionellen Einsatz in Fahrzeugen, Marineinstallationen und Off-Grid-Systemen konzipiert, bei denen zwei Batteriebänke elektrisch voneinander isoliert bleiben müssen.

Hauptmerkmale

• Galvanische Trennung zwischen Ein- und Ausgang, verhindert Masseschleifen und schützt empfindliche Elektronik auf der 12-V-Seite.
• Umwandlung von 24 V Eingangsspannung auf 12 V Ausgangsspannung bei 9 A Dauerstrom, liefert bis zu 110 W nutzbare Leistung.
• Breiter Eingangsspannungsbereich berücksichtigt reale 24-V-Batteriesysteme, einschließlich Schwankungen während der Lade- und Entladezyklen.
• Kompakt und leicht mit 0,5 kg, geeignet für die Installation in beengten Räumen wie Schalttafeln, Schränken und Motorräumen.
• Feste Ausgangsspannung mit stabiler Regelung, geeignet für die direkte Versorgung von 12-V-Verbrauchern aus einer 24-V-Haus- oder Starterbatteriebank.
• Vollständig gekapseltes Design bietet Schutz vor Vibrationen und Feuchtigkeitseintritt, geeignet für mobile und maritime Umgebungen.

Produktübersicht

Die Orion-Tr-Reihe verwendet eine transformatorbasierte isolierte Topologie, was bedeutet, dass die Eingangs- und Ausgangsstromkreise keine gemeinsame elektrische Verbindung haben. Dies ist wichtig bei Doppelbatterieinstallationen, bei denen eine 24-V-Servicebank 12-V-Zubehör versorgen muss, ohne einen Erdschlussweg zwischen den beiden Systemen zu schaffen. Es eliminiert auch das Risiko, dass ein Fehler auf der 12-V-Seite auf die 24-V-Bank zurückwirkt.

Mit einer Ausgangsleistung von 110 W eignet sich dieses Gerät gut zur Versorgung von 12-V-Verbrauchern wie Beleuchtungsstromkreisen, Steuerelektronik, Kommunikationsgeräten oder zum Laden kleinerer 12-V-Batterien aus einer größeren 24-V-Bank. Die geregelte Ausgangsspannung bedeutet, dass angeschlossene Geräte eine stabile Spannung erhalten, unabhängig von normalen Schwankungen auf der 24-V-Eingangsseite. Der Orion-Tr ist kein Batterie-zu-Batterie-Ladegerät: Er ist ein Leistungswandler für die kontinuierliche Lastversorgung. Zum Laden einer 12-V-Batterie aus einer 24-V-Quelle ist die Orion-Tr Smart Serie mit Ladeprofilen das geeignete Produkt.

Spezifikationen

• SKU: ORI241210110
• Eingangsspannung: 24 V DC (nominal)
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 9 A Dauerstrom
• Ausgangsleistung: 110 W
• Isolation: Galvanisch (transformatorbasiert)
• Gewicht: 0,5 kg
• GTIN: 8719076016731

Anwendungen

• Versorgung von 12-V-Zubehör und Steuerstromkreisen aus einem 24-V-Fahrzeug- oder Bus-Bordnetz.
• Marineinstallationen, bei denen 24-V-Antriebs- oder Hausbatteriebänke isolierte 12-V-Instrumenten- oder Navigationsstromkreise versorgen müssen.
• Off-Grid-Hütten und mobile Anlagen mit einer 24-V-Batteriebank, die zusätzlich eine 12-V-Versorgung benötigen.
• Telekommunikations- und Industriegehäuse, die eine stabile, isolierte 12-V-Versorgung aus einem 24-V-DC-Bus benötigen.
• Zweibatteriesysteme, bei denen elektrische Trennung zwischen den Bänken eine Design- oder Sicherheitsanforderung ist.

Lieferumfang

• 1x Victron Orion-Tr 24/12-9A (110W) Isolierter DC-DC-Wandler

Hinweise zur Installation

Die Installation sollte von einem qualifizierten Elektriker oder erfahrenen Systemintegrator durchgeführt werden, der mit Gleichstromsystemen vertraut ist. Stellen Sie eine korrekte Absicherung sowohl auf der Eingangs- als auch auf der Ausgangsseite entsprechend dem verwendeten Leitungsquerschnitt sicher. Das Gerät muss an einem belüfteten Ort montiert werden, fern von direktem Wassereintritt. Für Marineinstallationen sind die geltenden NMEA- oder Flaggenstaat-Verdrahtungsstandards zu beachten. Dieser Wandler ist unter keinen Umständen für den Einsatz mit Wechselstromversorgungen geeignet.
