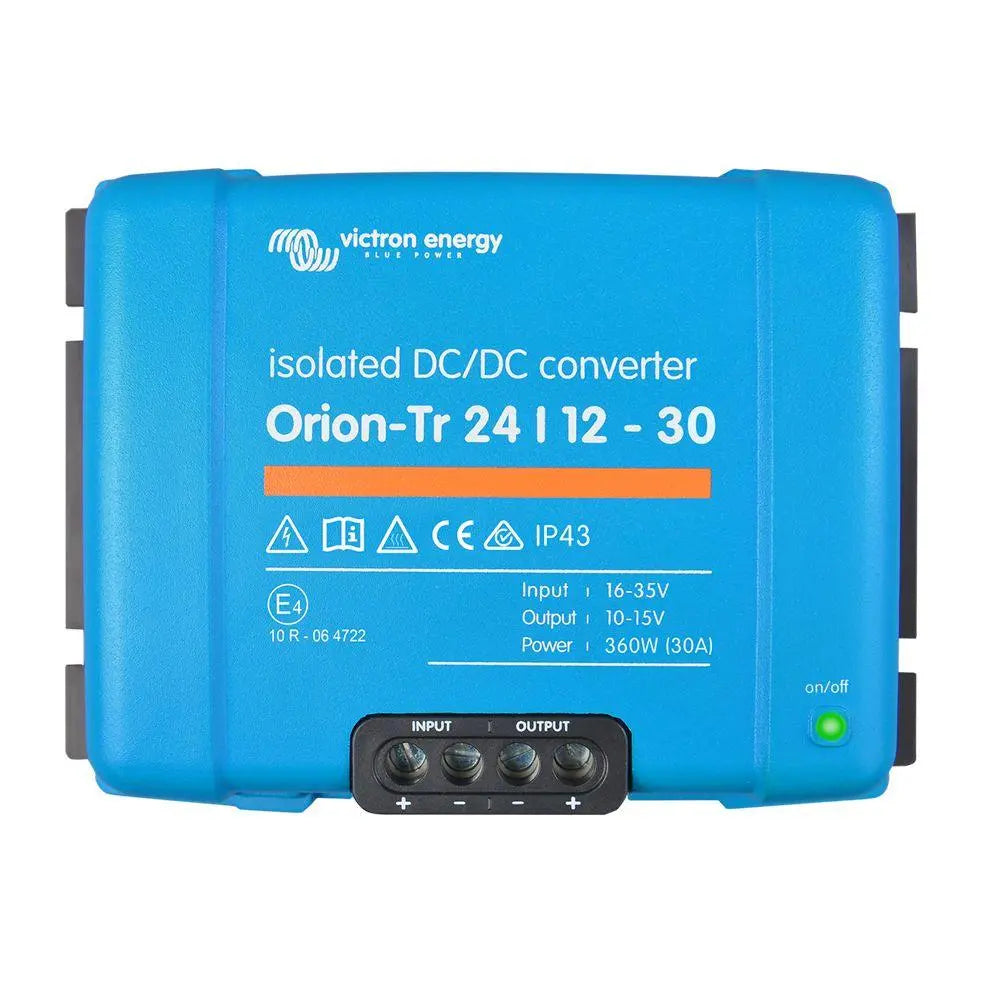

Victron Orion-Tr 24/12-30A (360W) Isolierter DC-DC-Wandler — ORI241240110

Der Victron Orion-Tr 24/12-30A ist ein galvanisch isolierter DC-DC-Wandler, der eine 24 V DC Eingangsspannung auf eine geregelte 12 V DC Ausgangsspannung mit bis zu 30 A (360 W) reduziert. Er ist für den professionellen Einsatz in Fahrzeugen, Marine-Anlagen, Off-Grid-Systemen und überall dort konzipiert, wo eine stabile, isolierte 12-V-Versorgung aus einer 24-V-Quelle benötigt wird.

Hauptmerkmale

• Galvanische Trennung zwischen Ein- und Ausgang, wodurch Masseschleifen vermieden und empfindliche Elektronik vor Störungen auf der Versorgungsleitung geschützt werden.
• Wandlung von 24 V Eingangsspannung auf 12 V Ausgangsspannung bei 30 A Dauerstrom, liefert bis zu 360 W geregelte Gleichstromleistung.
• Breiter Eingangsspannungsbereich berücksichtigt Schwankungen der Batteriespannung, die in 24-V-Systemen typisch sind.
• Die Ausgangsspannung ist einstellbar, was eine Feinabstimmung für bestimmte Lasten oder Batteriechemien ermöglicht.
• Kompaktes, vollständig geschlossenes Aluminiumgehäuse, geeignet für die feste Installation auf engstem Raum.
• Geschützt gegen Kurzschluss, Übertemperatur und Verpolung am Eingang.
• Das Gewicht von 1,8 kg macht ihn praktisch für mobile und maritime Installationen, bei denen das Gewicht eine Rolle spielt.

Produktübersicht

Die Orion-Tr-Serie verwendet eine transformatorbasierte isolierte Topologie, was bedeutet, dass die Eingangs- und Ausgangsstromkreise keine gemeinsame elektrische Verbindung haben. Dies ist besonders wichtig in Fahrzeugsystemen mit zwei Batterien, Booten und Wohnmobilen, wo Chassis-Masse von verschiedenen Schaltkreisen Interferenzen oder Korrosion durch Streuströme verursachen kann. Die galvanische Trennung schützt zudem nachgeschaltete 12-V-Geräte vor Transienten, die auf dem 24-V-Bus vorhanden sind.

Mit einer Dauerleistung von 360 W ist dieses Gerät gut geeignet, um 12-V-Zubehörkreise zu versorgen, eine sekundäre 12-V-Batterie von einer 24-V-Lichtmaschine oder einer Bordbatteriebank zu laden oder 12-V-Verbraucher in einem System mit gemischter Spannung zu versorgen. Die einstellbare Ausgangsspannung bedeutet, dass sie für das Erhaltungsladen einer 12-V-Blei-Säure-Batterie auf eine leicht erhöhte Spannung eingestellt oder zur direkten Versorgung fester 12-V-Verbraucher reduziert werden kann.

Die Orion-Tr-Wandler von Victron werden von professionellen Installateuren in Nutzfahrzeugen, Krankenwagen, Narrowboats, Yachten und Off-Grid-Hütten häufig eingesetzt. Die Verarbeitungsqualität und die Schutzfunktionen machen sie zu einer praktischen Wahl, wo Zuverlässigkeit wichtig ist und ein Austausch unpraktisch wäre.

Technische Daten

Anwendungen

• Laden einer 12-V-Zusatzbatterie aus dem 24-V-Bordnetz eines Fahrzeugs oder LKWs.
• Versorgung von 12-V-Zubehörkreisen auf Schiffen mit einer 24-V-Bordbatteriebank.
• Versorgung von 12-V-Verbrauchern in Off-Grid-Hütten oder Wohnwagen mit einem 24-V-Primärsystem.
• Bereitstellung einer isolierten 12-V-Schiene in Krankenwagen, Einsatzfahrzeugen oder spezialisierten Nutzfahrzeugen.
• Installationen in Narrowboats oder Yachten mit gemischter Spannung, bei denen 24-V- und 12-V-Stromkreise elektrisch getrennt bleiben müssen.

Lieferumfang

• 1 x Victron Orion-Tr 24/12-30A (360W) Isolierter DC-DC-Wandler

Installationshinweise

Die Installation sollte von einem qualifizierten Elektriker oder erfahrenen DC-Systeminstallateur durchgeführt werden. Stellen Sie sicher, dass die Eingangs- und Ausgangsverdrahtung für den betreffenden Strom korrekt dimensioniert ist und dass an den Eingangs- und Ausgangsschaltkreisen entsprechende Sicherungen angebracht sind. Das Gerät muss an einem belüfteten Ort montiert und von brennbaren Materialien ferngehalten werden. Bei Marine-Installationen sind die Verdrahtungsstandards der NMEA und der RCD-Richtlinie einzuhalten. Überprüfen Sie die Kompatibilität der Eingangsspannung, bevor Sie das Gerät an ein Batteriesystem anschließen.
