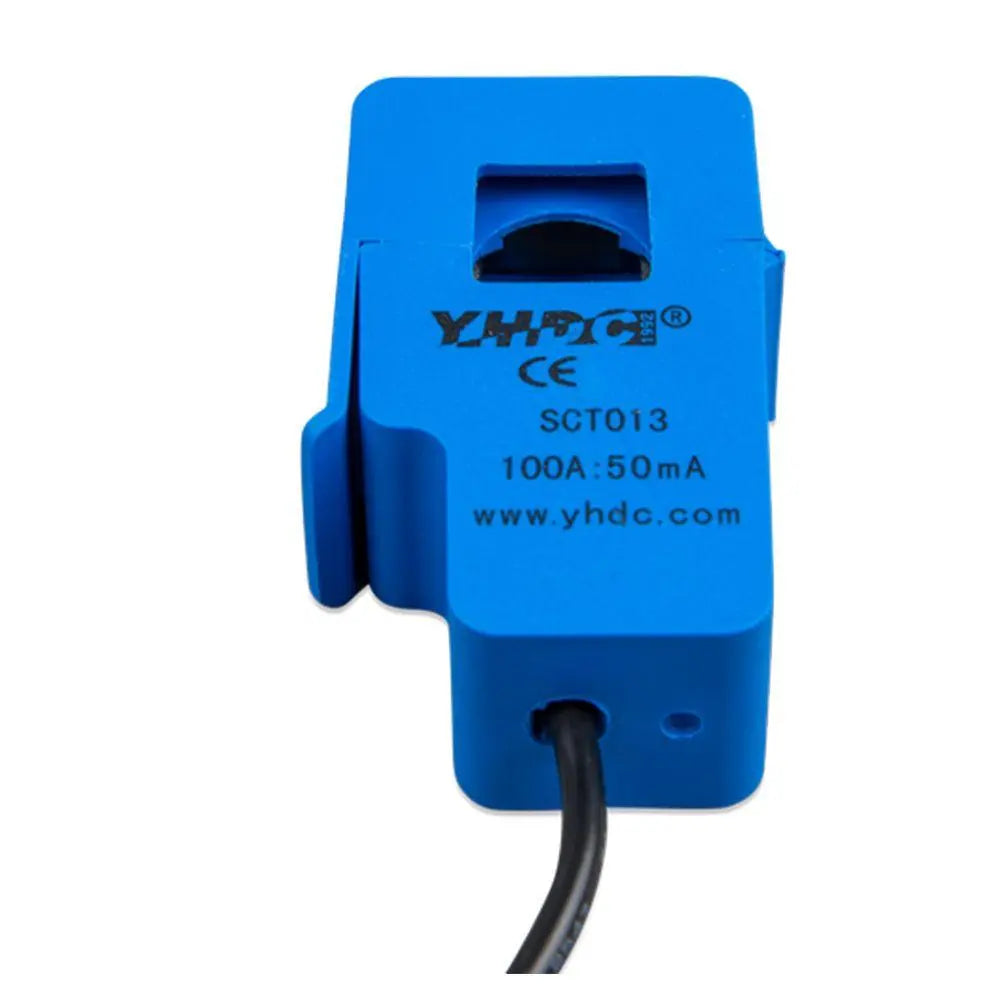

xStromwandler 100A:50mA für MultiPlus-II (1m) — CTR110000500
Dieser Stromwandler wurde für die Verwendung mit dem Victron MultiPlus-II-Wechselrichter/Ladegerät entwickelt. Er ermöglicht eine genaue Wechselstrommessung, indem er bis zu 100 A Wechselstrom in ein 50-mA-Signal umwandelt. Dadurch kann der MultiPlus-II den Netz- oder Laststrom ohne direkte Hochstromverkabelung in den Überwachungsschaltkreis überwachen. Die Kabellänge von 1 m eignet sich für die meisten Standardinstallationen.
Hauptmerkmale
- Das Übersetzungsverhältnis von 100 A:50 mA ermöglicht eine genaue, proportionale Strommessung über den gesamten Betriebsbereich.
- 1 Meter Kabellänge bietet ausreichende Reichweite für die meisten Installationen in Verteilerkästen und Verteilertafeln.
- Speziell für die Kompatibilität mit der Victron MultiPlus-II-Wechselrichter/Ladegerät-Reihe entwickelt.
- Der geteilte Kern oder die Klemmbauweise ermöglicht die Installation um einen vorhandenen Leiter, ohne den Stromkreis zu unterbrechen.
- Mit 55 g ist er leicht, was die Positionierung und Sicherung in einem Gehäuse vereinfacht.
- SKU CTR110000500 mit GTIN 8719076044529 für eine verifizierte Produktidentifikation und Rückverfolgbarkeit.
Produktübersicht
Stromwandler werden in Anwendungen zur Energiemessung und Leistungsverwaltung eingesetzt, wo die direkte Messung hoher Wechselströme unpraktisch oder unsicher ist. Dieses Gerät wird um einen stromführenden Leiter geklemmt und gibt ein herunterskaliertes 50-mA-Signal aus, das proportional zum gemessenen Strom ist, bis zu 100 A. Der MultiPlus-II verwendet dieses Signal, um den AC-Eingangs- oder Ausgangsstrom in Echtzeit zu verfolgen, was für ein präzises Energiemanagement, die Steuerung der Netzinteraktion und die Energieüberwachung über das GX-Ökosystem unerlässlich ist.
Der Nennstrom von 100 A deckt den typischen einphasigen Lastbereich in Wohn- und kleingewerblichen Anlagen ab. Die Kopplung dieses Wandlers mit dem MultiPlus-II ermöglicht Funktionen wie die Netzstrombegrenzung und die ESS-Steuerung (Energy Storage System), bei der der Wechselrichter den tatsächlichen Strom am Netzanschlusspunkt kennen muss. Ohne genaue Strommessung können diese Funktionen nicht korrekt arbeiten.
Technische Daten
| Parameter | Wert |
| SKU | CTR110000500 |
| Übersetzungsverhältnis | 100 A : 50 mA |
| Kabellänge | 1 Meter |
| Kompatibles Gerät | Victron MultiPlus-II |
| Gewicht | 55 g |
| GTIN | 8719076044529 |
Anwendungen
- Netzstromüberwachung in MultiPlus-II-ESS-Installationen (Energy Storage System).
- AC-Eingangsstrombegrenzung zur Vermeidung von Netzüberlastung in häuslichen Batteriespeichersystemen.
- Einphasen-Energiemonitoring in netzunabhängigen und hybriden Solaranlagen mit Victron GX-Geräten.
- Nachrüst-Strommessung in bestehenden MultiPlus-II-Installationen, in denen eine Netzstromerfassung erforderlich ist.
Lieferumfang
- 1x Stromwandler 100 A:50 mA mit 1 m Kabel (CTR110000500)
Installationshinweise
Dieser Stromwandler muss von einem qualifizierten Elektriker installiert werden. Er ist für die Verwendung an Wechselstromleitern innerhalb eines Verteilerkastens oder einer Verteilertafel vorgesehen, was Arbeiten in der Nähe von spannungsführenden Teilen mit Netzspannung umfasst. Stellen Sie sicher, dass der MultiPlus-II vor der Inbetriebnahme korrekt für den CT-Eingang konfiguriert ist. Für netzgekoppelte Systeme im Vereinigten Königreich muss die Installation die G98- oder G99-Anforderungen erfüllen. Überschreiten Sie nicht den Nennprimärstrom von 100 A.
