Beschreibung

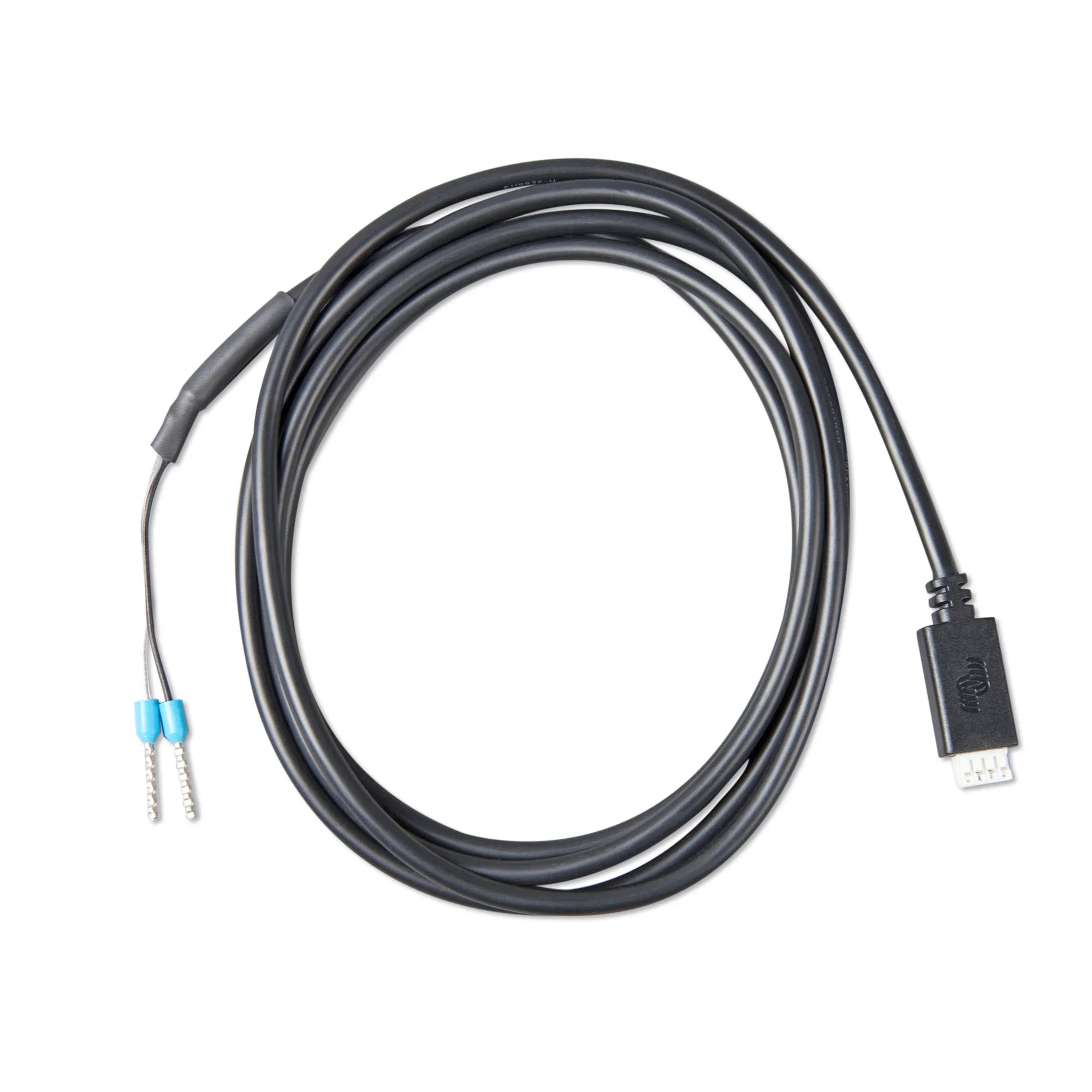

xVE.Direct TX Digitales Ausgangskabel
Das digitale Ausgangskabel VE.Direct TX wird an den TX-Pin eines VE.Direct-Ports an kompatiblen Victron-Geräten angeschlossen und wandelt diesen in einen programmierbaren Digitalausgang um. Es wird von Installateuren verwendet, die externe Lasten, Relais oder Beleuchtungssteuerungen direkt von einem Victron MPPT-Solarladeregler oder einem anderen VE.Direct-Gerät aus ansteuern müssen.
Hauptmerkmale
- Greift auf den TX-Pin der VE.Direct-Schnittstelle zu, um ein programmierbares digitales Ausgangssignal bereitzustellen.
- Kompatibel mit Victron MPPT-Solarladereglern und anderen Geräten, die einen konfigurierbaren TX-Pin über VE.Direct zugänglich machen.
- Ermöglicht die Konfiguration des TX-Pins für Funktionen wie Laststeuerung oder Dimmimpulse für Straßenbeleuchtung, abhängig von der Firmware des angeschlossenen Geräts.
- Leicht und kompakt mit 0,04 kg, geeignet für Installationen in engen Gehäusen.
- SKU: ASS030550500. GTIN: 8719076019855.
Produktübersicht
Der VE.Direct-Port an Victron MPPT-Ladereglern und ähnlichen Geräten enthält einen TX-Pin, der in der Software so konfiguriert werden kann, dass er ein digitales Signal ausgibt. Ohne dieses Kabel ist dieser Pin für externe Verkabelung nicht zugänglich. Dieses Kabel bietet eine konfektionierte, anschlussfertige Leitung von diesem TX-Pin, wodurch der Ausgang einfach an ein Relais, einen LED-Treiber oder eine andere Niederspannungssteuerschaltung angeschlossen werden kann.
Die Konfiguration der TX-Pin-Funktion erfolgt über die VictronConnect-App oder die MPPT-Firmware-Einstellungen. Häufige Anwendungen sind ein PWM-Dimmsignal von 0 bis 100 % für die Straßenbeleuchtungssteuerung oder ein einfacher Ein-/Aus-Ausgang, der an den Lastausgangszustand des Ladereglers gebunden ist. Das Kabel selbst ist passiv; das Verhalten hängt vollständig davon ab, wie der TX-Pin am Quellgerät konfiguriert ist.
Spezifikationen
- SKU: ASS030550500
- GTIN: 8719076019855
- Gewicht: 0,04 kg
- Schnittstelle: VE.Direct TX-Pin
- Signaltyp: Digitalausgang (Verhalten wird durch die Firmware-Konfiguration des Geräts bestimmt)
Anwendungen
- Steuerung der Straßenbeleuchtungsdimmung über PWM-Signal von einem Victron MPPT-Laderegler.
- Auslösen eines externen Relais basierend auf dem MPPT-Lastausgangszustand.
- Integration von Victron MPPT-Ladereglern mit Beleuchtungssteuerungen oder Lastmanagementgeräten von Drittanbietern.
- Off-Grid-Anlagen, die eine automatische Lastschaltung ohne separate Steuerung erfordern.
Lieferumfang
- 1 x VE.Direct TX digitales Ausgangskabel (ASS030550500)
Installationshinweise
Dieses Kabel wird an den VE.Direct-Port eines kompatiblen Victron-Geräts angeschlossen. Stellen Sie sicher, dass die TX-Pin-Funktion in VictronConnect oder den Geräteeinstellungen korrekt konfiguriert ist, bevor Sie eine externe Last oder ein Relais anschließen. Das digitale Ausgangssignal ist ein Niederspannungssignal; jede Verkabelung in einer unter Spannung stehenden Off-Grid- oder Solaranlage sollte jedoch von einem qualifizierten Installateur ausgeführt werden. Überschreiten Sie nicht die für den TX-Pin des angeschlossenen Geräts angegebenen Signalspannungs- oder Stromwerte.
