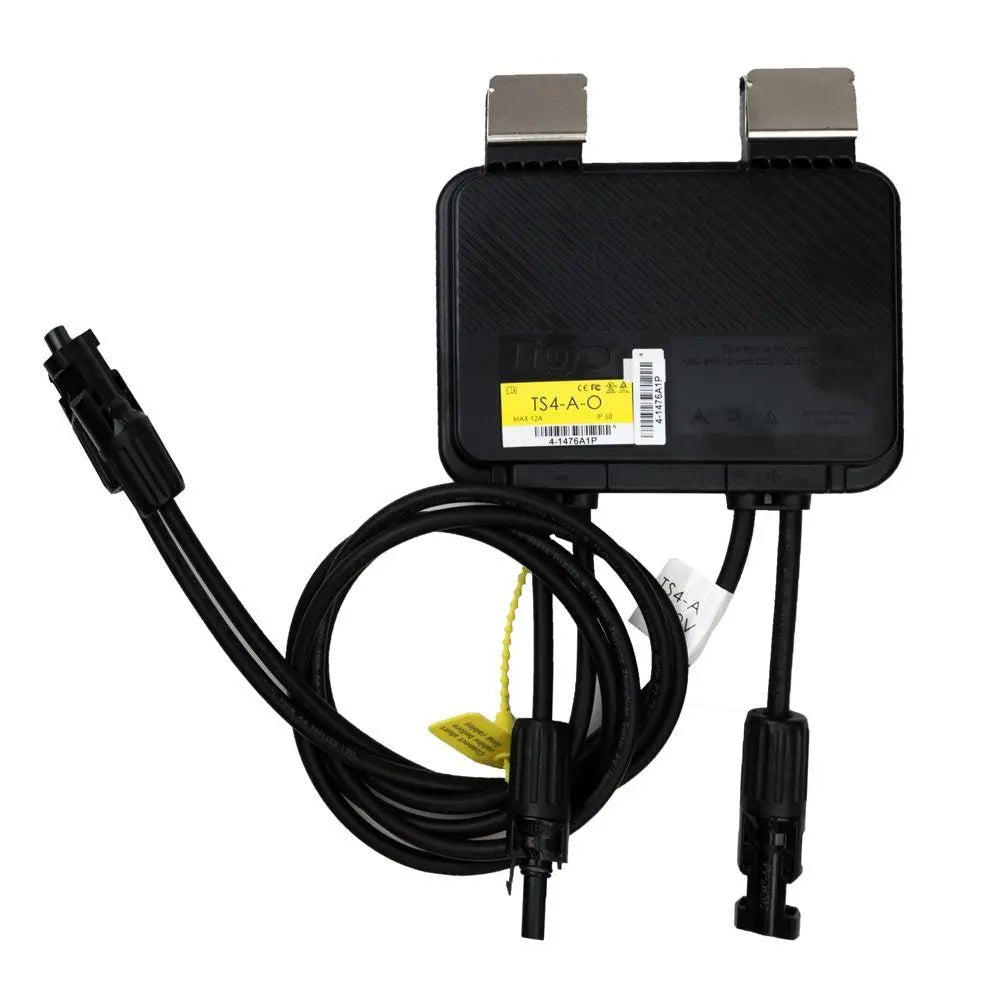

xTigo TS4-A-O Solarmodul-Optimierer | 700 W | Optimierung und Überwachung auf Modulebene
Der Tigo TS4-A-O ist ein Add-on-Optimierer auf Modulebene für Solarmodule bis 700 W. Er wird direkt am Modulrahmen oder am Montagesystem befestigt und bietet Optimierung, Überwachung sowie eine Schnellabschaltung in einem einzigen Gerät. Konzipiert für Neuinstallationen sowie zur Nachrüstung bestehender PV-Anlagen. Erfüllt die Anforderungen an die Schnellabschaltung nach NEC 2017 und 2020. MC4-kompatibel, inklusive 1 m Kabel.
Hauptmerkmale
- Optimierung auf Modulebene: minimiert Ertragsverluste durch Verschattung und Mismatch-Effekte in der Anlage
- Überwachung auf Modulebene: Verfolgung der Energieerzeugung pro Modul über die Tigo Cloud-Plattform
- Manuelle oder automatische Schnellabschaltung auf Modulebene: NEC 2017 und 2020 konform
- Unterstützt PV-Module bis 700 W
- Nennspannung 1500 V UL / 1000 V IEC
- Inklusive 1 m Kabel mit MC4-kompatiblen Steckern
- Montage durch Einrasten am Rahmen oder Montagesystem, werkzeuglos
- Intelligente Inbetriebnahme über die Tigo Android- oder iOS-App
- Kompatibel mit allen Wechselrichtermarken
Produktübersicht
Der TS4-A-O ist das fortschrittliche Optimierungs-Add-on von Tigo, das intelligente Funktionen auf Modulebene für Standard-Solarmodule bietet, ohne dass der Wechselrichter ausgetauscht oder ein proprietäres System erforderlich ist. Er wird einfach mit einer Schnapphalterung direkt am Modulrahmen befestigt (kein Werkzeug erforderlich) und mithilfe der mitgelieferten MC4-Stecker in Reihe mit dem DC-Kabel des Moduls verbunden.
Nach der Installation und Kopplung mit einem Tigo TAP und Cloud Connect Advanced (CCA) meldet jeder Optimierer die Leistung des einzelnen Moduls an die Tigo-Überwachungsplattform. Dadurch lassen sich Module mit Minderleistung, Verschattungsereignisse und Fehler einfach auf Modulebene statt nur auf String-Ebene identifizieren.
Die integrierte Schnellabschaltfunktion erfüllt die Anforderungen nach NEC 2017 und 2020 und reduziert die DC-Spannung auf dem Dach bei Abschaltung des Wechselrichters automatisch oder manuell über die App auf ein sicheres Niveau.
Technische Spezifikationen
| Parameter | Wert |
| Max. Modulleistung | 700 W |
| Nennspannung | 1500 V UL / 1000 V IEC |
| Kabellänge | 1 m |
| Steckertyp | MC4-kompatibel |
| Schnellabschaltung | NEC 2017 und 2020 konform |
| Montage | Einrasten am Rahmen oder Montagesystem (werkzeuglos) |
| Inbetriebnahme | Tigo-App für Mobilgeräte (iOS und Android) |
| Wechselrichter-Kompatibilität | Jede Marke |
| Artikelnummer (SKU) | TS4-A-O |
Anwendungsbereiche
- Private und gewerbliche PV-Anlagen, die von Teilverschattung betroffen sind
- Nachrüstung bestehender Anlagen zur Leistungssteigerung und Überwachung
- Neuinstallationen, die eine Schnellabschaltung auf Modulebene erfordern
- Jedes System, bei dem Transparenz über die Leistung auf Modulebene erforderlich ist
Installations- und Sicherheitshinweise
Die Installation muss durch einen qualifizierten Solarinstallateur oder Elektriker erfolgen. Ein Tigo TAP und Cloud Connect Advanced (CCA) sind erforderlich, um die Überwachung und Cloud-Konnektivität zu aktivieren. Stellen Sie sicher, dass alle DC-Verbindungen korrekt hergestellt und abgedichtet sind, bevor das System in Betrieb genommen wird. Befolgen Sie die Tigo-Installationsanleitung und das Inbetriebnahmeverfahren.
Spezifikationen
x| Betriebstemperaturbereich | -40°C bis +70°C (-40°F bis +158°F) |
| Außenbereichseinstufung | IP68 |
| Maximale Höhe | 2000m |
| Mechanisch | |
| Abmessungen | B=138,4mm, L= 139,7mm, H= 22,9mm |
| Gewicht | 520g |
| Elektrisch | |
| Maximale Gesamt-Eingangsspannung (Voc bei niedrigster Temperatur) | 80V |
| Spannungsbereich | 16 - 80V |
| Maximalstrom | 15A |
| Maximale Leistung | 700W |
| Kabellänge (Ein-/Ausgang) | 0,12/1,2m (Standard), 0,62/1,2m (optional) |
| Anschlüsse | MC4, EVO2 |
| Kommunikationstyp | Kabellos |
| Empfohlene Sicherungsstärke | 30A |
