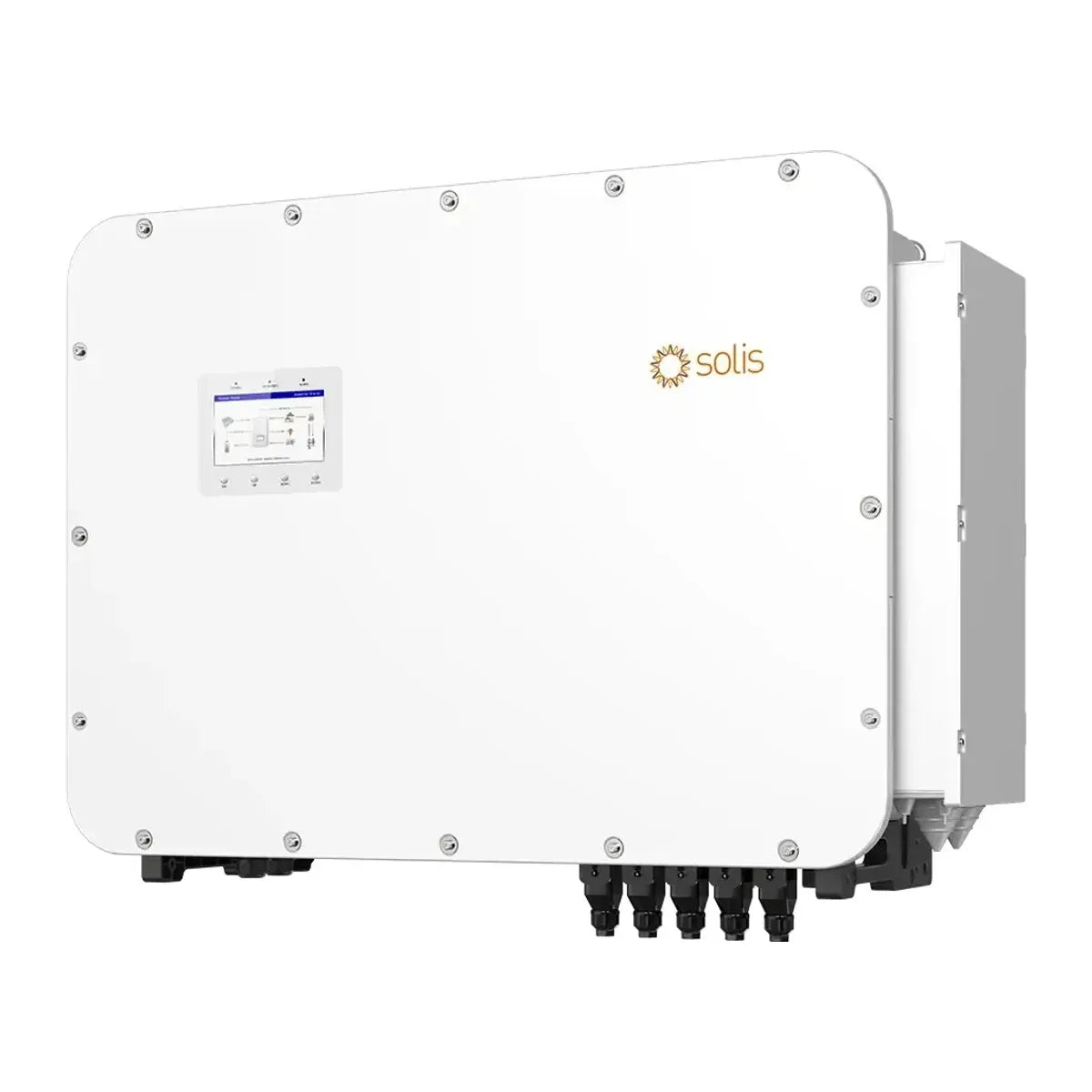

Solis 100 kW dreiphasiger Hybrid-Solarwechselrichter Hochspannung S6-EH3P100K10-NV-YD-H

Der Solis S6-EH3P100K10-NV-YD-H ist ein 100-kW-Dreiphasen-Hochspannungs-Hybridwechselrichter, der für die gewerbliche und industrielle Energiespeicherung konzipiert ist. Eine Einheit verwaltet bis zu 200 kW Solarstrom, zwei Hochspannungs-Batteriebänke, die Netzversorgung und einen Notstromgenerator, was ihn zu einem praktischen Zentrum für einen Standort macht, der Spitzenlasten reduzieren und Stromausfälle überbrücken möchte.

Er ist in der Mitte der Solis Solarator Serie 80 bis 125K angesiedelt. Typische Standorte sind Lagerhallen, Produktionsstätten, landwirtschaftliche Gebäude und Gewerbebetriebe mit hohem Tagesbedarf. Das 10-MPPT-Design, 200 A kombinierter Batterieladestrom und ein dedizierter Generatoranschluss geben Installateuren die Möglichkeit, das System an den tatsächlichen Stromverbrauch des Standorts anzupassen.

Hoher Solareingang für große Anlagen

Das 100-kW-Modell unterstützt eine empfohlene PV-Anlage von bis zu 200 kW, doppelt so viel wie seine Nennleistung, mit einer maximalen Eingangsspannung von 1000 V, einer Nennspannung von 600 V und einem breiten MPPT-Bereich von 150 V bis 950 V. Zehn unabhängige MPPT-Tracker nehmen insgesamt 20 Strings auf, und jeder Eingang verarbeitet bis zu 42 A (21 A pro String), sodass sich auch Hochleistungs-PV-Module einsetzen lassen.

Zwei Anschlüsse für Hochspannungsbatterien

Der Wechselrichter arbeitet mit Hochspannungs-Lithiumbatterien von 300 V bis 950 V. Zwei unabhängige Batterieanschlüsse, jeder mit eigener BMS-Verbindung, laden und entladen mit bis zu 100 A pro Anschluss, was bis zu 200 A kombinierten Ladestrom für schnelles Laden ergibt. Solis gibt für diese Serie Batteriemodule von 100 Ah bis 314 Ah an, und die zwei Anschlüsse erleichtern die Aufteilung des Speichers oder die spätere Erweiterung der Kapazität. Die Batteriekommunikation erfolgt über CAN.

Notstrom, Generator und Unterstützung für schwache Netze

Die Umschaltung vom Netzbetrieb in den Off-Grid-Betrieb dauert bei einem einzelnen Wechselrichter weniger als 10 ms, sodass kritische Lasten bei Netzausfall weiterversorgt werden. Im Backup-Modus liefert das 100-kW-Modell 160 % der Nennleistung für 10 Sekunden und 200 % für 200 Millisekunden, was das Starten von Motoren, Kompressoren und Pumpen erleichtert. Batteriereservemanagement und intelligente Lastpriorisierung verlängern die Versorgungszeit für die wichtigsten Lasten.

Ein dedizierter Generatoranschluss mit 100 kW, flexible Steuerung für schwache Netze und Genset-Hybridsysteme sowie ein Netz-Bypass, der Backup-Lasten direkt aus dem Netz speist, tragen dazu bei, einen Standort am Laufen zu halten, wenn die Versorgung unzuverlässig ist.

Gewerbliches Energiemanagement

Solaranlage und Speicher arbeiten zusammen für das Lastmanagement und die Rückflussverhinderung (Einspeisebegrenzung), und die dynamische Blindleistungskompensation trägt zur Verbesserung des Leistungsfaktors des Standorts und zur Reduzierung der Blindleistungsgebühren bei. KI-Integration und die Bereitschaft für virtuelle Kraftwerke (VPP) unterstützen die dynamische Tarifoptimierung. Sowohl DC- als auch AC-Kopplung werden unterstützt, und eine Drei-in-Eins-Schnittstelle verbindet netzgekoppelte PV, Windkraft und Dieselgeneratoren.

Parallelbetrieb bis 1,25 MW

Mehrere Einheiten können parallel für Systeme bis zu 1,25 MW betrieben werden, wobei ab mehr als 6 Wechselrichtern ein Solis STS-Schrank empfohlen wird. In einem parallelen System von bis zu 6 Wechselrichtern beträgt die Umschaltzeit weniger als 20 ms. Jede Phase trägt bis zu 33 % der Nennleistung, daher ist eine ausgeglichene dreiphasige Last zu planen.

Überwachung und Kommunikation

Ein 7-Zoll-LCD-Display, Bluetooth und die Solis-App ermöglichen die lokale Einrichtung und Inbetriebnahme. Wi-Fi, LAN und Bluetooth sind Standard, 4G ist optional. Die Einheit bietet außerdem zwei CAN-BMS-Ports, zwei CAN-Parallelports, RS485 für den Zähler, RS485, DRM, fünf digitale Eingänge und vier digitale Ausgänge. Diese Version wird mit einem Stromwandler oder Zähler geliefert.

Gebaut für anspruchsvolle Standorte

Ein IP66-Gehäuse, eine intelligente redundante Lüfterkühlung und das patentierte Solis-Kühldesign sorgen dafür, dass der Wechselrichter bei Temperaturen von -25 °C bis +60 °C, bei einer relativen Luftfeuchtigkeit von 0 bis 100 % und in Höhenlagen von bis zu 3000 m funktioniert.

Anwendungen

• Gewerbliche und industrielle Solar-PV-Anlagen mit Batteriespeicher
• Bauernhöfe, Kühlhäuser und landwirtschaftliche Gebäude
• Fabriken, Lagerhäuser und Werkstätten
• Spitzenlastreduzierung und Einspeisebegrenzung
• Notstromversorgung für kritische Lasten
• Standorte mit schwachem Netz oder Notstromgenerator

Installationshinweise

Der S6-EH3P100K10-NV-YD-H ist ein Hochspannungs-Batteriewechselrichter. Er darf nur mit kompatiblen Hochspannungs-Lithium-Batteriesystemen im Bereich von 300 V bis 950 V verwendet werden und ist nicht für 48-V-Batteriebänke geeignet. Solis führt G99 unter den geplanten Netzanschlussstandards für diese Serie auf, klären Sie daher bitte den Zertifizierungsstatus mit uns, bevor Sie ihn für einen britischen Netzanschluss spezifizieren. Installation, Inbetriebnahme und Netzanschluss müssen von einem qualifizierten Installateur mit korrekter DC-Sicherung, AC-Schutz, Überspannungsschutz und Erdung durchgeführt werden. Das Gerät wiegt 170 kg und misst 1174 x 814 x 400 mm; planen Sie Handhabung und Montage entsprechend.
