Beschreibung
xMontagesatz für Solarmodule auf Ziegeldächern | Haken und Schienen | Querformat
Ein kompletter koplanarer Montagesatz für Solarmodule auf Ziegeldächern im Querformat. Verstellbare Edelstahlhaken werden ohne Bohren an der Dachpfanne befestigt. Lieferung mit 1,2 m langen Aluminiumschienen, Mittel- und Endklemmen sowie allen Befestigungsmaterialien pro Modul. Erhältlich für 1 bis 10 Module.
Hauptmerkmale
- Koplanare Installation: Module liegen bündig auf der Dachneigung auf
- Verstellbare Edelstahlhaken für alle gängigen Ziegelprofile
- Kein Bohren oder Schneiden erforderlich
- AL6005-T5 eloxierte Aluminiumschienen in Naturfarbe
- Schienen können mit den enthaltenen Verbindern auf jede Länge verlängert werden
- Mittel- und Endklemmen pro Modul enthalten
- Querformat, 1 bis 10 Module pro Bestellung
Produktübersicht

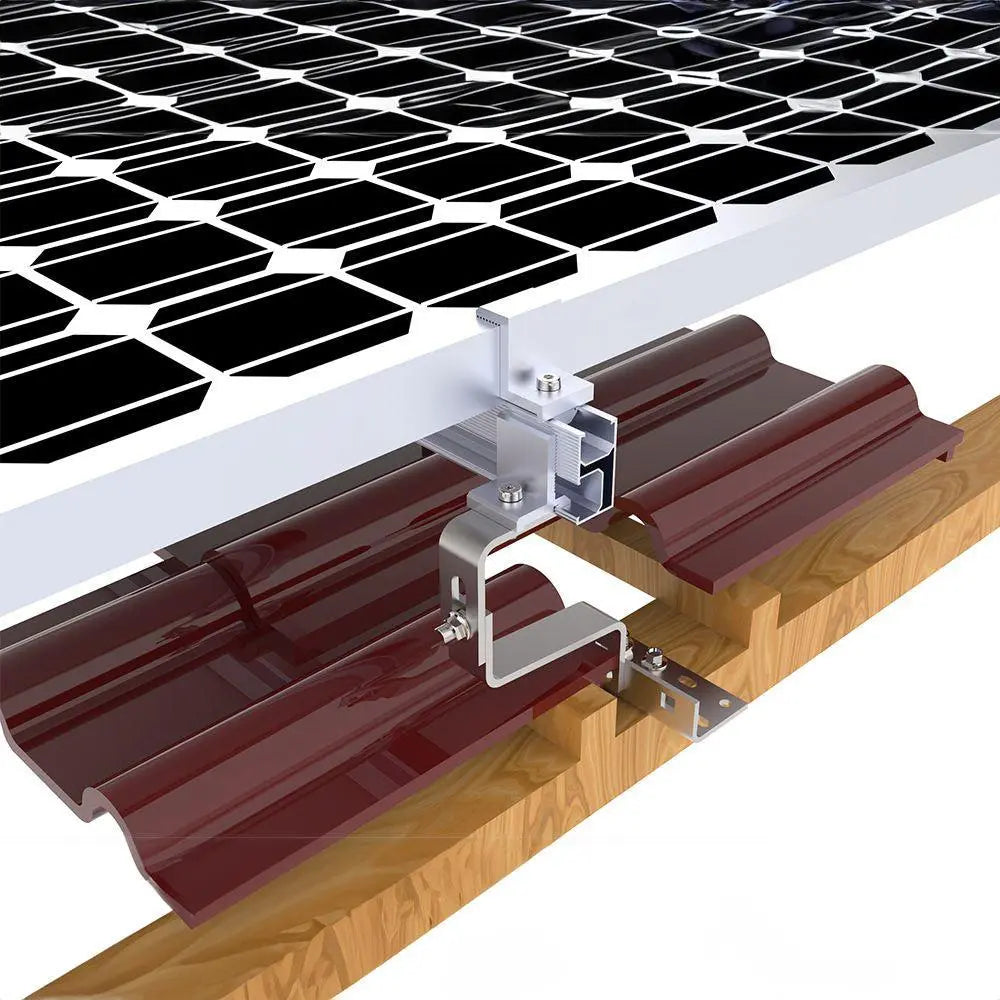

Dieser koplanare Ziegeldach-Montagesatz verwendet verstellbare Edelstahlhaken, die unter die Dachpfanne geschoben und ohne Durchdringung oder Bohren befestigt werden. Der Installateur hebt die Dachpfanne an, positioniert den Haken auf der Dachlatte und legt die Dachpfanne wieder über den Haken. Der Haken ragt durch den Spalt zwischen den Dachpfannen heraus, und die Schiene wird mit einer Schienenklemme daran befestigt.
Das modulare Schienensystem verwendet standardmäßige 1,2 m lange Aluminiumprofile, die mit den mitgelieferten Schienenverbindern stirnseitig aneinandergereiht werden, wodurch Reihen beliebiger Länge ohne Zuschneiden der Schienen vor Ort einfach zu erstellen sind. Alle Komponenten bestehen aus natur eloxiertem Aluminium für eine langfristige Witterungsbeständigkeit.
Technische Daten
| Parameter | Wert |
| Ausrichtung | Querformat |
| Hakentyp | Verstellbarer Edelstahl, koplanar |
| Schienenmaterial | AL6005-T5 eloxiertes Aluminium |
| Schienenlänge | 1200 mm pro Modul |
| Bohren erforderlich | Nein |
| Module pro Bestellung | 1 bis 10 (oben auswählen) |
Lieferumfang (pro Modul)
- 1x Easy Roof Aluminiumschiene 1200 mm
- Mittel- und Endklemmen (Aluminium)
- Verstellbare Edelstahlhaken
- M8-Mutter mit Kunststoffclip (Edelstahl)
- Inbusschraube DIN 912 (Edelstahl)
- Schienenverbinder
Anwendungen
- Koplanare Solar-PV-Anlagen auf Standard-Falzziegeldächern
- Arrays im Querformat von 1 bis 10 Modulen
- Wohninstallationen, bei denen eine bündige, flache Montage erforderlich ist
Installations- und Sicherheitshinweise
Muss von einem qualifizierten Solarinstallateur installiert werden. Haken müssen an stabilen, tragenden Dachlatten befestigt werden. Stellen Sie vor der Installation sicher, dass das Hakenprofil mit dem spezifischen Ziegeltyp kompatibel ist. Nicht auf Dächern verwenden, bei denen die Dachlatten unterdimensioniert oder verrottet sind.
