Beschreibung

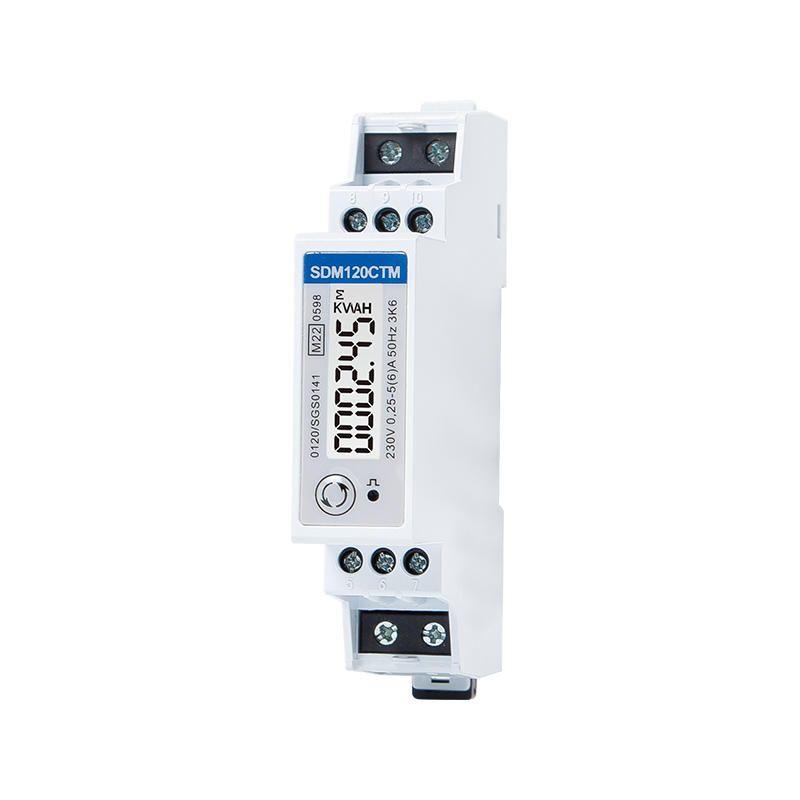

x Dieses SDM120CT Modbus-Messgerät wird mit dem CT (Stromwandler) von Eastron geliefert. Das Verhältnis beträgt 100A / 5A mit dem Produktcode ESCT-T24 Split Core
- Misst kWh, kVArh, kW, kVAr, kVA, PF, Hz, dmd, V, A usw.
- Bidirektionale Messung IMP & EXP
- Zwei Impulsausgänge
- RS485 Modbus
- DIN-Schienenmontage 35mm
- 1A oder 5A CT-Anschluss
- Besser als Klasse 1 Genauigkeit
ANWENDUNG
Die Energiezähler werden zur Messung einphasiger Anwendungen wie Wohngebäude, Versorgungsunternehmen und Industrie verwendet. Das Gerät misst und zeigt verschiedene wichtige elektrische Parameter an.
Es ist mit einem LCD-Bildschirm mit weißer Hintergrundbeleuchtung für perfektes Ablesen ausgestattet. Sowie einem RS485-Kommunikationsanschluss für Fernablesung und -überwachung. Die bidirektionale Energiemessung macht es zu einer guten Wahl für die Messung von Solar-PV-Energie. Das kompakte Design und die DIN-Schienenmontage bieten eine einfache und kostengünstige Lösung für Ihren Messbedarf.
AUSGABE
Impulsausgang
Das Messgerät verfügt über zwei Impulsausgänge. Beide Impulsausgänge sind passiver Art.
Impulsausgang 1 ist konfigurierbar. Der Impulsausgang kann so eingestellt werden, dass er Impulse erzeugt, die die Gesamt-/Import-/Export-kWh oder -kVArh darstellen.
Die Impulskonstante kann so eingestellt werden, dass 1 Impuls pro 0,001/0,01/0,1/1 kWh/kVArh erzeugt wird.
Impulsbreite: 200/100/60ms
Impulsausgang 2 ist nicht konfigurierbar. Er ist auf die Gesamt-kWh festgelegt. Die Konstante beträgt 1000 Imp/kWh.
RS485-Ausgang für Modbus RTU
Das Messgerät verfügt über einen RS485-Anschluss für die Fernkommunikation. Das verwendete Protokoll ist Modbus RTU. Für Modbus RTU können die folgenden RS485-Kommunikationsparameter mit dem Modbus-Befehl konfiguriert werden.
Baudrate: 1200, 2400, 4800, 9600 bps. Standard: 2400 bps
Parität: KEINE/GERADE/UNGERAD
Stoppbits: 1 oder 2
Modbus-Adresse: 1 bis 247
Mechanik
- Hutschienenmaße 18x118x64 (BxHxT) DIN 43880
- Montage DIN-Schiene 35mm
- Schutzart IP51 (Innenbereich)
- Material Selbstverlöschend UL94V-0
