Beschreibung

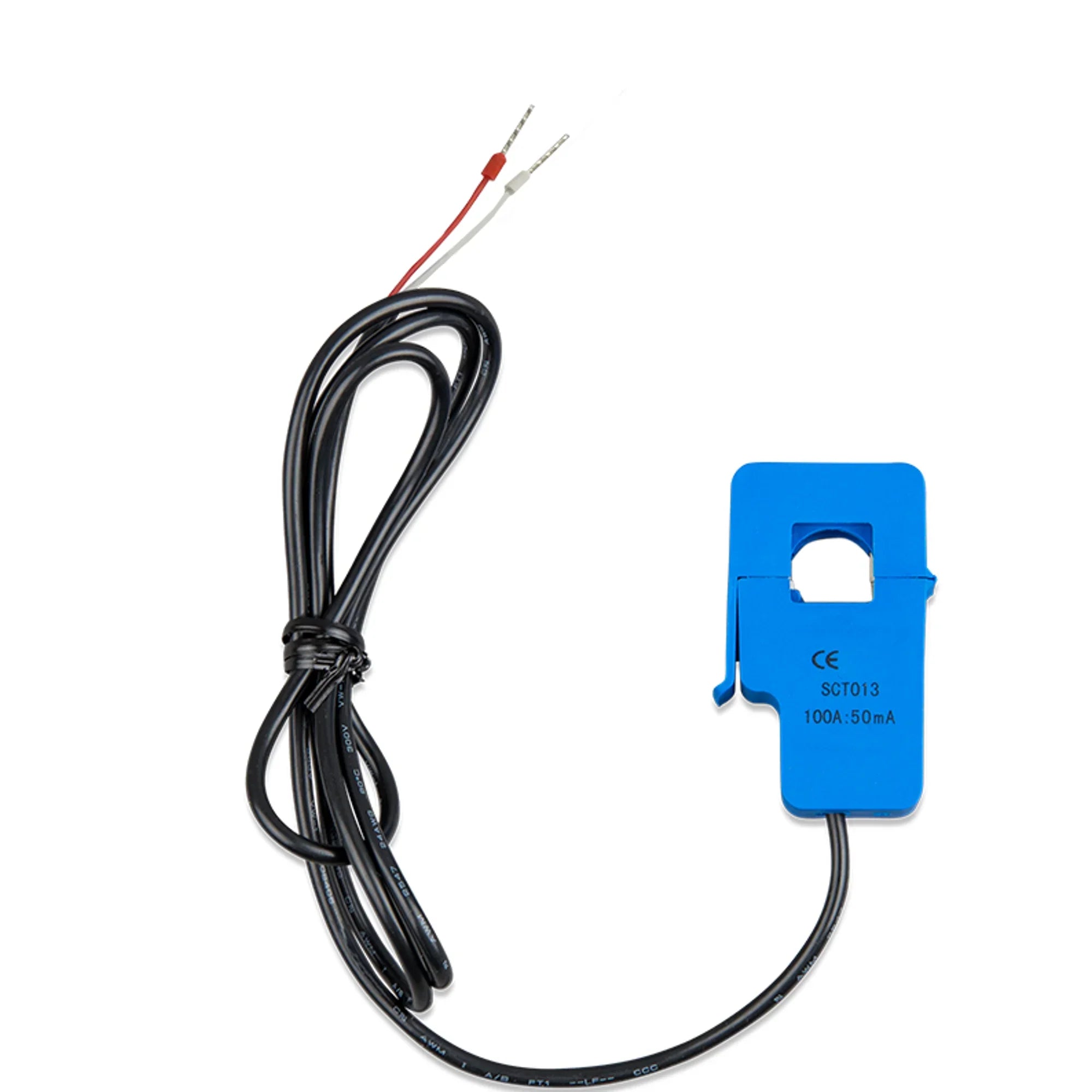

xStromwandler 100A:50mA für MultiPlus-II (20m) Drahtende
Dieser Stromwandler wurde für die Verwendung mit dem Victron MultiPlus-II Wechselrichter/Ladegerät entwickelt und ermöglicht eine präzise Wechselstrommessung zur Energieüberwachung und Systemmanagement. Die Kabellänge von 20 Metern eignet sich für Installationen, bei denen der Messpunkt eine gewisse Entfernung zum Wechselrichter oder GX-Gerät hat. Er ist für die professionelle Installation in privaten, gewerblichen und netzunabhängigen Solaranlagen vorgesehen.
Hauptmerkmale
- Das Verhältnis 100A:50mA ermöglicht eine genaue, proportionale Stromerfassung über den gesamten Messbereich.
- Die Kabellänge von 20 Metern ermöglicht eine flexible Positionierung in größeren oder komplexeren Installationen.
- Drahtende zum direkten Anschluss an kompatible Victron-Überwachungseingänge.
- Speziell für die Kompatibilität mit der Victron MultiPlus-II Wechselrichter/Ladegerät-Serie entwickelt.
- Nicht-invasive Klemmmessung: wird um einen vorhandenen Wechselstromleiter gelegt, ohne den Stromkreis zu unterbrechen.
- Geringes Gewicht von nur 0,7 kg, geeignet für die Montage in Schalttafeln oder Gehäusen.
Produktübersicht
Stromwandler arbeiten, indem sie einen proportionalen Sekundärstrom aus dem Magnetfeld induzieren, das vom Primärleiter erzeugt wird, der durch den Kern verläuft. Diese 100A:50mA-Einheit erzeugt ein Ausgangssignal von 50 mA, wenn 100 A durch den gemessenen Leiter fließen, das der MultiPlus-II oder das angeschlossene GX-Gerät verwendet, um Echtzeit-Strom- und Leistungswerte zu berechnen. Es ist keine direkte elektrische Verbindung zum gemessenen Stromkreis erforderlich, was die Installation vereinfacht und die Isolation aufrechterhält.
Das 20 Meter lange Kabel gibt Installateuren die Flexibilität, den Wandler von einer Unterverteilung oder einem Verteilerkasten zurück zum MultiPlus-II oder GX-Überwachungsgerät zu verlegen, ohne dass zusätzliche Kabelverlängerungen erforderlich sind. Die Drahtend-Ausführung bedeutet, dass der Installateur den endgültigen Anschluss direkt vornimmt, wodurch die Verbindung sauber und sicher im Gehäuse bleibt.
Eine genaue Strommessung ist wichtig in Systemen, in denen der MultiPlus-II zur Eigenverbrauchsoptimierung, für ESS (Energy Storage System)-Anwendungen oder zum Generatormanagement eingesetzt wird. Ohne einen korrekt spezifizierten Stromwandler kann das System den Netzbezug bzw. die Netzeinspeisung oder den Laststrom nicht genau bestimmen, was die Steuerlogik und die Überwachungsdaten beeinflusst.
Spezifikationen
- SKU: CTR120002050
- Verhältnis: 100A:50mA
- Kabellänge: 20 Meter
- Anschluss: Drahtende
- Gewicht: 0,7 kg
- GTIN: 8719076059097
Anwendungen
- Wechselstromüberwachung in Victron MultiPlus-II ESS-Installationen.
- Messung von Netzbezug und Netzeinspeisung in privaten und gewerblichen PV-Anlagen mit Batteriespeicher.
- Laststromerfassung zur Regelung von Eigenverbrauch und Spitzenlastkappung.
- Netzunabhängige Systeme, bei denen die Überwachung des Generator- oder Wechselstromeingangsstroms erforderlich ist.
- Installationen, bei denen der Messpunkt vom Wechselrichter entfernt ist und eine größere Kabelreichweite erfordert.
Lieferumfang
- 1 x Stromwandler 100A:50mA mit 20 m langem Kabel mit Drahtende.
Installationshinweise
Dieser Stromwandler muss von einem qualifizierten Elektriker installiert werden. Er ist nur für die Verwendung mit dem Victron MultiPlus-II und kompatiblen GX-Geräten vorgesehen. Stellen Sie sicher, dass der Wandler um einen einzelnen Wechselstromleiter (nicht um ein Doppel- oder Mehrleiterkabel) angebracht wird, um eine genaue Messung zu gewährleisten. In netzgekoppelten Systemen muss die Installation den G98- oder G99-Anforderungen entsprechen, je nachdem, was zutrifft. Überprüfen Sie die Eingangsspezifikation des Empfangsgeräts, bevor Sie die Drahtendverbindung herstellen.
