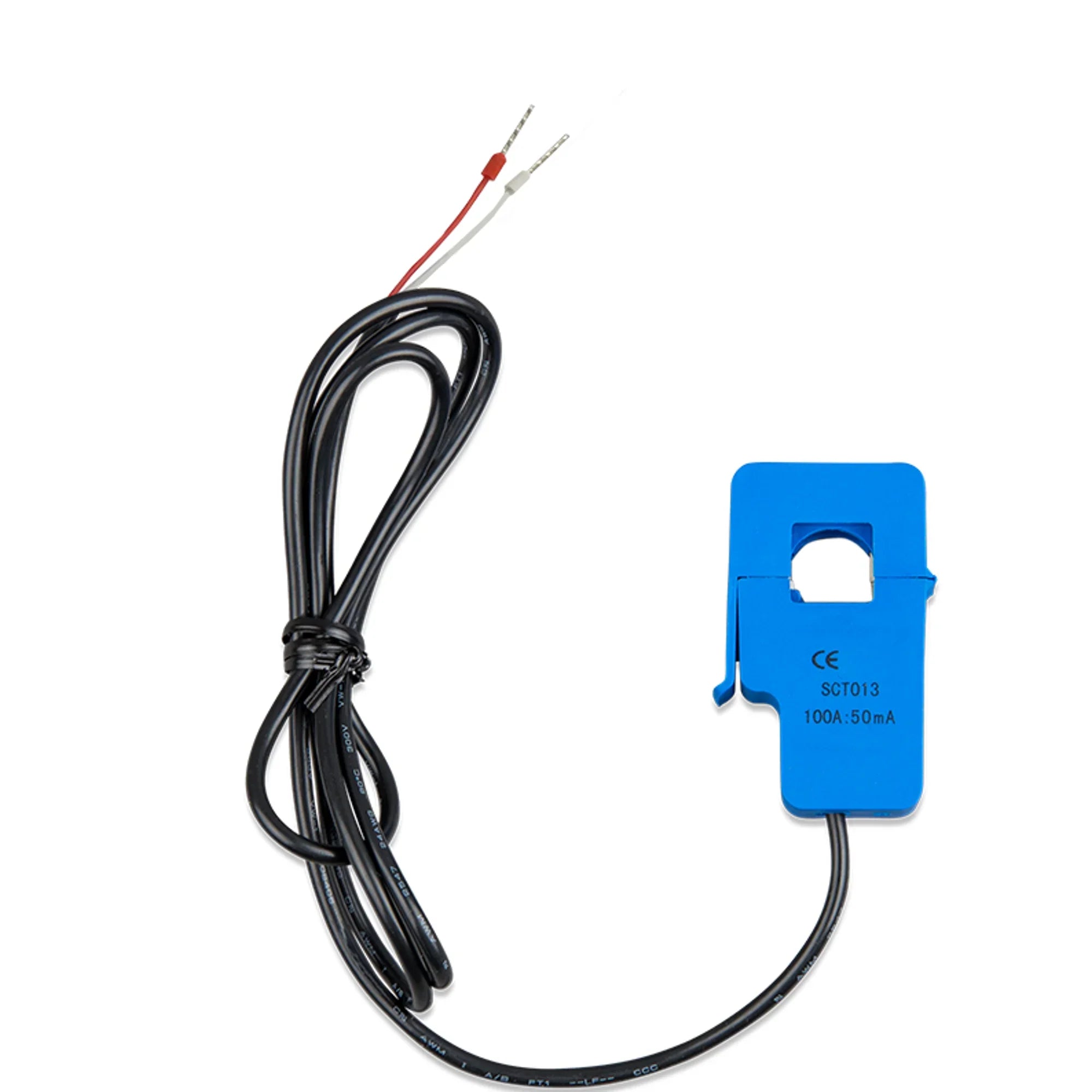

xStromwandler 100A:50mA für MultiPlus-II (1m) Litzenende
Dieser Stromwandler wurde für die Verwendung mit dem Victron MultiPlus-II Wechselrichter/Ladegerät entwickelt, um Wechselstrom bis zu 100A zu messen. Er gibt ein 50mA-Signal aus und wird über ein 1 Meter langes Litzenende angeschlossen, wodurch er sich zur Überwachung des Wechselstromeingangs oder -ausgangs in Wohn- und leichten Gewerbeanlagen eignet.
Hauptmerkmale
- Primär- zu Sekundärverhältnis von 100A:50mA, für genaue Wechselstrommessung für den MultiPlus-II.
- 1 Meter langes Litzenende für den einfachen Anschluss an den Stromeingang des MultiPlus-II.
- Kompakt und leicht mit 55g, geeignet für die Installation in Standardgehäusen und Verteilern.
- Geteilter oder massiver Kern ermöglicht das Anklipsen oder Einfädeln des Transformators um den Leiter, ohne den Stromkreis zu unterbrechen.
- Kompatibel mit Victron MultiPlus-II Systemen zur Netzstromüberwachung und Energiemanagement über GX-Geräte.
Produktübersicht
Der Stromwandler funktioniert, indem er einen proportionalen Sekundärstrom vom Primärleiter, der seinen Kern durchläuft, induziert. Bei einem Verhältnis von 100A:50mA skaliert er den gemessenen Strom auf ein sicheres, schwaches Signal herunter, das der MultiPlus-II direkt auslesen kann. Dies ermöglicht es dem Wechselrichter/Ladegerät, den Netz- oder Laststrom zu überwachen und sein Verhalten entsprechend anzupassen, z. B. bei der Verwendung der PowerControl- oder PowerAssist-Funktionen, um eine Überlastung des Netzanschlusses oder Generators zu verhindern.
Das 1 Meter lange Litzenende bietet genügend Reichweite, um das Signalkabel sauber vom Stromwandler, der um den spannungsführenden Leiter geklemmt ist, zurück zu den MultiPlus-II-Anschlüssen zu führen. Der Litzenabschluss bedeutet, dass am Transformator keine zusätzliche Verbindung erforderlich ist, was die Installation vereinfacht. Mit 55g trägt das Gerät vernachlässigbares Gewicht zur Installation bei und passt bequem in eine Standard-Verbrauchereinheit oder ein Gehäuse.
Spezifikationen
- SKU: CTR120000500
- Verhältnis: 100A : 50mA
- Kabellänge: 1 Meter
- Anschluss: Litzenende
- Gewicht: 0,055 kg (55g)
- GTIN: 8719076059073
Anwendungen
- AC-Stromüberwachung bei MultiPlus-II-Installationen für PowerControl- und PowerAssist-Betrieb.
- Netzeingangsstromerfassung in privaten Solar-Plus-Speichersystemen.
- Generatorstromüberwachung in Off-Grid- und Notstromanlagen mit dem MultiPlus-II.
- Energiemanagement in leichten gewerblichen Anlagen, wo der AC-Laststrom von einem GX-Gerät verfolgt werden muss.
Im Lieferumfang enthalten
- 1 x Stromwandler 100A:50mA mit 1m Litzenende
Installationshinweise
Dieser Stromwandler muss von einem qualifizierten Elektriker installiert werden. Er ist für die Verwendung mit dem Victron MultiPlus-II vorgesehen und sollte gemäß den Verdrahtungsrichtlinien von Victron für dieses Produkt um den entsprechenden AC-Leiter montiert werden. Stellen Sie sicher, dass der Leiter, der durch den Wandlerkern führt, nicht mehr als die Nennleistung von 100A Dauerstrom führt. Schließen Sie ihn nicht an andere Wechselrichter-/Ladegerätmodelle an, ohne die Kompatibilität zu bestätigen. Alle AC-Verdrahtungsarbeiten in Großbritannien müssen BS 7671 (18. Ausgabe der Verdrahtungsvorschriften) und, falls zutreffend, den G98- oder G99-Anforderungen für netzgekoppelte Systeme entsprechen.
