xKomplettes 5-kW-Off-Grid-Solarset – 5 kWh Lithium-Batterien und JA Solar Module
Ein komplettes Off-Grid-Solarstrom-Set, das mit einem Conversol All-in-One-Wechselrichter, 5 kWh Lithium-Batteriespeicher und 6 x JA Solar 450 W Modulen eine kontinuierliche Wechselstromleistung von bis zu 5000 W liefert. Entwickelt für Wohnhäuser, Werkstätten, Ferienhäuser und abgelegene Gebäude. Alles, was für eine professionelle Installation erforderlich ist, ist enthalten, zusammen mit einem vollständigen Schaltplan.
Hauptmerkmale
- 5000 W kontinuierliche Wechselstromleistung vom Conversol M-5K-24 All-in-One-Wechselrichter
- 5 kWh Lithium-Batteriespeicher insgesamt aus 2 x 2,5 kWh Modulen mit aktivem Zellbalancing
- 2700 W PV-Generator aus 6 x JA Solar 450 W N-Typ monokristallinen Modulen
- Aktives Zellbalancing: maximiert die nutzbare Kapazität und verlängert die Batterielebensdauer
- Batterien erweiterbar: bis zu 16 Module parallel
- IP65 Aluminium-Batteriegehäuse für Innen- oder Außeninstallation
- DC-Sicherungen, 100 A Trennschalter und PV-Generatoranschlusskasten enthalten
- Unterverteilung mit Energiezähler und Leitungsschutzschalter enthalten
- 5 Meter 3-adriges AC-Kabel enthalten
- 25 Meter 6 mm² Solarkabelpaar enthalten
- Vollständiger Schaltplan wird mitgeliefert
Produktübersicht
Der Conversol M-5K-24 kombiniert MPPT-Solarladung und einen Wechselstromausgang mit reinem Sinus in einem einzigen Gerät. Ein Ausgang mit reinem Sinus ist für den störungsfreien Betrieb von Motoren, Pumpen, Kompressoren und empfindlicher Elektronik erforderlich. Das All-in-One-Format reduziert die Komplexität der Verkabelung und die Installationszeit im Vergleich zu separaten Wechselrichter- und Ladereglerkonfigurationen.
Jedes 2,5-kWh-Batteriemodul verwendet ein aktives Zellbalancing, das die Zellen während des Lade- und Entladevorgangs im gleichen Ladezustand hält. Dies reduziert die Wärmeentwicklung, verkürzt die Ladezeit und verlängert die Nutzungsdauer des Batteriepacks im Vergleich zu passiven Balancing-Designs.
Batteriespezifikationen
| Parameter | Wert |
| Modell | LIO-II-2410 |
| Nennkapazität | 2,5 kWh / 100 Ah |
| Nennspannung | 25,6 V DC |
| Dauerentladestrom | 50 A |
| Spitzenentladestrom | 100 A |
| Integriertes BMS | Ja |
| Kompatible Wechselrichter | 3000 W bis 5500 W Hybrid und Off-Grid |
| Gehäuse | IP65 Aluminium |
| Abmessungen | 165 x 375 x 400 mm |
| Gewicht | 26 kg |
| Max. parallele Module | Bis zu 16 |

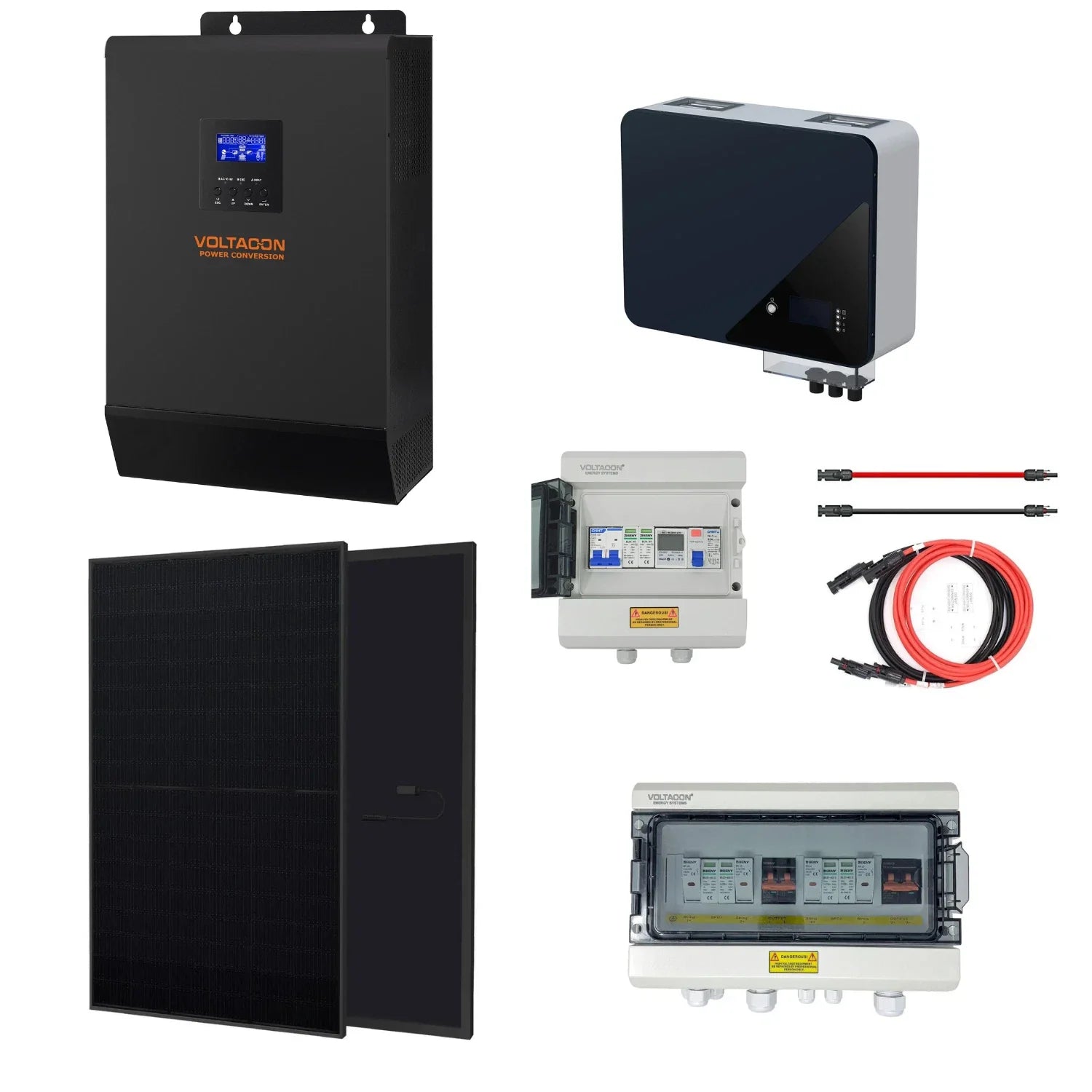

Lieferumfang
- 1 x Conversol M-5K-24 5000 W All-in-One-Solarwechselrichter
- 6 x JA Solar 450 W N-Typ monokristalline Module (insgesamt 2700 W)
- 2 x 2,5 kWh Lithium-Batterien mit aktivem Zellbalancing (insgesamt 5 kWh)
- 25 Meter 6 mm² Solarkabelpaar (rot/schwarz)
- DC-Sicherungen 100 A und Trennschalter
- PV-Generatoranschlusskasten (2 Eingänge / 1 Ausgang)
- Unterverteilung mit Energiezähler und Leitungsschutzschalter
- 5 Meter 3-adriges AC-Kabel
- Garantiezertifikate: 1 Jahr Wechselrichter, 5 Jahre Batterien, 35 Jahre Module
- Umfassender Schaltplan
Anwendungen
- Abgelegene Häuser und Grundstücke ohne zuverlässige Netzversorgung
- Ferienhütten, Gartenhäuser und Off-Grid-Refugien
- Werkstätten, Garagen und Nebengebäude
- Notstromversorgung für wichtige Haushaltsstromkreise
Installationshinweise
Die Installation sollte von einem qualifizierten Installateur durchgeführt werden. Für die DC- und AC-Stromkreise sind die richtige Kabeldimensionierung, Sicherung und Erdung erforderlich. Für den Netz-Backup-Anschluss sind die örtlichen Installationsvorschriften einzuhalten. Kontaktieren Sie uns für technischen Support vor und während der Installation.
Spezifikationen
xWechselrichter Spezifikationen – Conversol M-5K-24
| Kategorie | Spezifikation |
|---|---|
| Modell | CONVERSOL M-5K-24 |
| Nennleistung | 5000VA / 5000W |
| Eingangsspannung | 120V oder 230V AC |
| Wählbarer Bereich | 95–140V / 170–280V (PC-Modus), 65–140V / 90–280V (Gerätemodus) |
| Frequenzbereich | 50Hz / 60Hz (automatische Erkennung) |
| AC-Spannungsregelung | 110/120V ±5% oder 230V ±5% |
| Stoßleistung | 10.000VA |
| Wirkungsgrad (Spitze) | 90–93% |
| Umschaltzeit | 10ms (PC) / 20ms (Gerät) |
| Wellenform | Reine Sinuswelle |
| Batteriespannung | 24VDC |
| Ladeerhaltungsspannung | 30VDC |
| Überladeschutz | 40VDC |
| Max. PV-Generatorleistung | 2000W |
| MPPT-Spannungsbereich | 30–115VDC |
| Max. PV-Leerlaufspannung | 145VDC |
| Max. Solarladestrom | 80A |
| Max. AC-Ladestrom | 60A |
| Kombinierter max. Ladestrom | 140A |
| Wirkungsgrad Solarladegerät | 98% |
| Stromverbrauch im Standby | 2W |
| Abmessungen (mm) | 180 × 310 × 475 |
| Nettogewicht | 12,5kg |
| Betriebstemperatur | 0°C – 55°C |
| Luftfeuchtigkeit | 5% – 95% (nicht kondensierend) |
| Lagertemperatur | -15°C – 60°C |
